USB 3.0 M

cable USB 3.0, flexible, para la aplicación en la tecnología médica

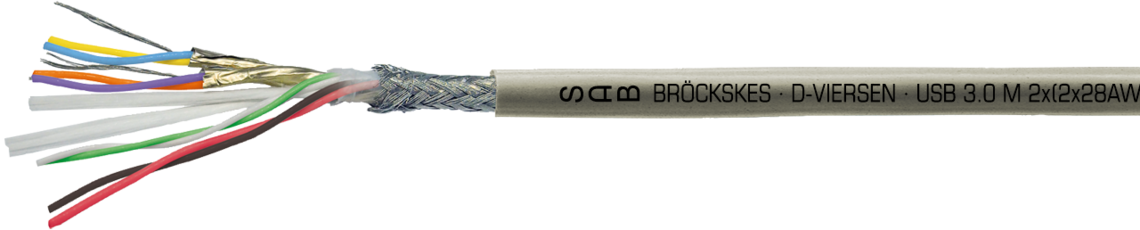

Ejemplo de marcación por USB 3.0 M 06061018:
SAB BRÖCKSKES · D-VIERSEN · USB 3.0 M 2x(2x28AWG)ST+2x28AWG+2x26AWG 0606-1018  CE

Ejemplo de marcación por USB 3.0 M 06061018: SAB BRÖCKSKES · D-VIERSEN · USB 3.0 M 2x(2x28AWG)ST+2x28AWG+2x26AWG 0606-1018 CE

Aplicación

especialmente para la aplicación en la tecnología médica

Ventajas

  • material de cubierta biocompatible
  • seguridad biológica según EN ISO 10993-1, citotoxicidad según EN ISO 10993-55
  • resistente a altas temperaturas
  • alta resistencia a la entalladura y al desgrarre progresivo
  • muy buena flexibilidad
  • superficie no adhesivo
  • distancia de transmisión de hasta 3 m
  • características excelentes de la transmisión

Informaciones adicionales

  • para distancia de transmisión superiores de 3 m póngase en contacto con nosotros
  • también posible como cable premontado p. ej. con enchufes de USB tipo A y USB tipo B

Construcción

Conductor

28 AWG: venas de cobre platear con hilo fino

26 AWG:

venas de cobre estañado con hilo fino

Aislamiento

FEP

Código ident.

28 AWG:

amarillo, azul + naranja, violeta (USB 3.0),

verde, blanco (USB 2.0),

26 AWG: rojo, negro (fuente de alimentación)

Cableado

USB 3.0 trenzados en pares y apantallados,

USB 2.0 trenzado en pares,

todos los elementos juntos

Drenaje

venas de cobre estañado, con hilo fino

Pantalla

hoja de aluminio

Cableado

hoja

Envoltura

hoja

Pantalla

trenzado de cobre estañado

Material cubierta

SABmed S

Color cubierta

gris (RAL 7000)

Conductor

28 AWG: venas de cobre platear con hilo fino

26 AWG:

venas de cobre estañado con hilo fino

Aislamiento

FEP

Código ident.

28 AWG:

amarillo, azul + naranja, violeta (USB 3.0),

verde, blanco (USB 2.0),

26 AWG: rojo, negro (fuente de alimentación)

Cableado

USB 3.0 trenzados en pares y apantallados,

USB 2.0 trenzado en pares,

todos los elementos juntos

Drenaje

venas de cobre estañado, con hilo fino

Pantalla

hoja de aluminio

Cableado

hoja

Envoltura

hoja

Pantalla

trenzado de cobre estañado

Material cubierta

SABmed S

Color cubierta

gris (RAL 7000)

Datos técnicos

Tensión de servicio

máx. 50 V

Tensión de prueba

conductor/conductor 600 V

conductor/pantalla 600 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible: 10 x d

Rango de temperatura

instalación fija: -40/+180 °C

instalación flexible: -25/+180 °C

Impedancia característica de pares de datos

nom. 90Ω

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx. 50 V

Tensión de prueba

conductor/conductor 600 V

conductor/pantalla 600 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible: 10 x d

Rango de temperatura

instalación fija: -40/+180 °C

instalación flexible: -25/+180 °C

Impedancia característica de pares de datos

nom. 90Ω

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. Dimensión ≈ ø exterior Peso del cobre Peso del cable ≈ Resistencia corriente
continua 20°C
máx. Ω/km 28 AWG
Resistencia corriente
continua 20°C
máx. Ω/km 26 AWG
L060610182 x (2 x 28 AWG)ST + 2 x 28 AWG + 2 x 26 AWG5,6 mm25,4 kg/km48 kg/km223140 Enviar solicitud
№ art.
Dimensión
≈ ø exterior
Peso del cobre
Peso del cable ≈
Resistencia corriente
continua 20°C
máx. Ω/km 28 AWG
Resistencia corriente
continua 20°C
máx. Ω/km 26 AWG
L06061018
2 x (2 x 28 AWG)ST + 2 x 28 AWG + 2 x 26 AWG
5,6 mm
25,4 kg/km
48 kg/km
223
140

Otros dimensiones y colores posible a petición.
