USB 2.0 S UL/CSA

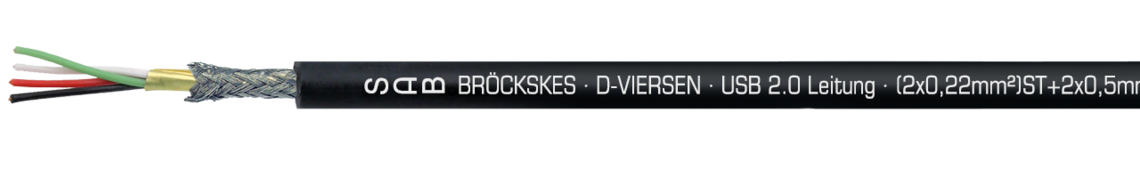

Cable USB 2.0, duraderamente flexible, para cadenas portacables, con aprobación UL/CSA
Ejemplo de marcación por USB 2.0 S UL/CSA con UL 06011122: SAB BRÖCKSKES · D-VIERSEN · USB 2.0 S UL/CSA con UL· (2 x 0,22 mm²) ST + 2 x 0,5 mm² CE
Aplicación
El cable USB 2.0 permanentemente flexible, adecuado para usar con cadenas de arrastre, tiene aprobación UL y está apantallado con un trenzado de hilos redondos de cobre estañado. Este cable USB se utiliza siempre que se requiera una transmisión de datos de alta frecuencia, p. Ej. en la industria automotriz y la automatización.
Ventajas
- con aprobación UL/CSA
- para cadenas
- sin halógenos
- muy buena resistencia al aceite
- distancia de transmisión de hasta 10 m
- características excelentes de la transmisión
Informaciones adicionales
- también posible como cable premontado p. ej. con enchufes de USB tipo A y USB tipo B
Construcción
| Dimension | (2 x 0,22 mm²) ST + 2 x 0,5 mm² |
|---|---|
| Conductor | venas de cobre (0,50 mm²), venas de cobre platear (0,22 mm²) |
| Aislamiento | SABIX® |
| Código ident. | negro , rojo (0,50 mm²), blanco, verde (0,22 mm²) |
| Cableado | 2 x 0,22 mm² envuelto con la hoja de aluminio, junto con 0,5 mm² |
| Envoltura | copa fina de algodón |
| Pantalla | trenzado de cobre estañado |
| Envoltura | copa fina de algodón |
| Material cubierta | PUR |
| Color cubierta | negro (RAL 9005) |
(2 x 0,22 mm²) ST + 2 x 0,5 mm²
venas de cobre (0,50 mm²),
venas de cobre platear (0,22 mm²)
SABIX®
negro , rojo (0,50 mm²), blanco, verde (0,22 mm²)
2 x 0,22 mm² envuelto con la hoja de aluminio, junto con 0,5 mm²
copa fina de algodón
trenzado de cobre estañado
copa fina de algodón
PUR
negro (RAL 9005)
Datos técnicos
| Tensión de servicio | máx. 350 V |
|---|---|
| Tensión UL/CSA | 300 V |
| Tensión de prueba | conductor/conductor 2000 V conductor/pantalla 2000 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 6 x d duraderamente flexible: 7,5 x d |
| Rango de temperatura | instalación fija: -50/+90 °C instalación flexible: -40/+90°C UL/CSA: hasta + 80°C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Resistencia al aceite | |
| Sin contaminante | según RoHS directiva de la Unión Europea |
| UL Style | 21198 |
máx. 350 V
300 V
conductor/conductor 2000 V
conductor/pantalla 2000 V
instalación fija: 5 x d
instalación flexible: 6 x d
duraderamente flexible: 7,5 x d
instalación fija: -50/+90 °C
instalación flexible: -40/+90°C
UL/CSA: hasta + 80°C
según IEC 60754-1 + VDE 0482-754-1
según RoHS directiva de la Unión Europea
21198
Dimensión
| № art. | Dimensión | ≈ ø exterior | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|
| L06011122 | (2x0,22) ST + 2x0,50 mm² | 7,2 mm | 34,1 kg/km | 66 kg/km | Enviar solicitud |
Otros dimensiones y colores posible a petición.
