HV 1000 C - MC con HVA 630

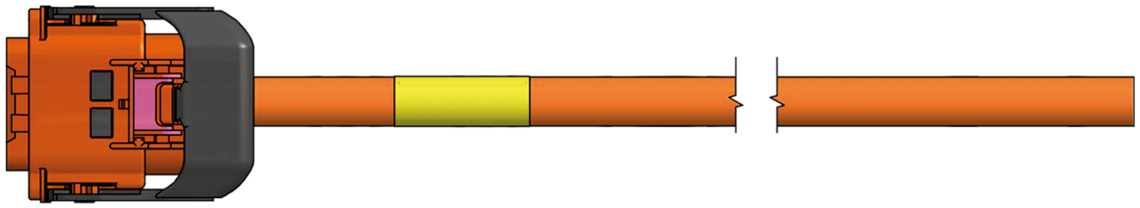

cables multiflar de alta tensión, robusto y flexible con pantalla general de cobre y conector TE HVA 630
Aplicación
por ejemplo en el ámbito de los vehículos agrícolas, vehículo especiales y de construcción
Informaciones adicionales
Construcción, materiales y ensayos del cable en referencia a:
● DIN EN 60228
● DIN EN 50525
● DIN EN 50290-2-30
● DIN EN 50620
● DIN EN 60811
En casos individuales, la aplicación específica debe acordarse con SAB.
Identificación SAB: no. de artículo, no. de lote
Datos del cable
| Cable de conexión | venas de cobre, con pantalla |
|---|---|
| Aislamiento | TPFK |
| Cubierta interior | Besilen® |
| Pantalla | hoja de aluminio y trenzado de cobre estañado |
| Material cubierta | TPE-U |
| Color cubierta | naranja |
| Diámetro exterior | 2 x 2,50 mm²: 9,6 mm 3 x 2,50 mm²: 10,2 mm 2 x 4,00 mm²: 10,7 mm 3 x 4,00 mm²: 11,7 mm 2 x 6,00 mm²: 12,5 mm 3 x 6,00 mm²: 13,6 mm 4 x 6,00 mm²: 14,6 mm 5 x 6,00 mm²: 15,9 mm |
| Tensión nominal | Uo/U máx. 0,6/1 kV AC/DC |
| Rango de temperatura | instalación fija: -50/+90 °C instalación flexible: -40/+90 °C a duración de servicio reducida: +125 °C (2000 h) |
venas de cobre, con pantalla
TPFK
Besilen®
hoja de aluminio y trenzado de cobre estañado
TPE-U
naranja
2 x 2,50 mm²: 9,6 mm
3 x 2,50 mm²: 10,2 mm
2 x 4,00 mm²: 10,7 mm
3 x 4,00 mm²: 11,7 mm
2 x 6,00 mm²: 12,5 mm
3 x 6,00 mm²: 13,6 mm
4 x 6,00 mm²: 14,6 mm
5 x 6,00 mm²: 15,9 mm
Uo/U máx. 0,6/1 kV AC/DC
instalación fija: -50/+90 °C
instalación flexible: -40/+90 °C
a duración de servicio reducida: +125 °C (2000 h)
Extremo de conexión
| Cubierta exterior | TPE-U |
|---|---|
| Extremo de conexión 1 | conector TE |
| Extremo de conexión 2 | corte liso |
| Pantalla | corte liso |
TPE-U
conector TE
corte liso
corte liso
Ejemplo de configuración
| № art. | Conector | Longitud del cable de conexión | Dimensión | |
|---|---|---|---|---|
| S3910-4005-00200 | HVA 630, codificación A | 2000 mm | 5 x 6,00 mm² | Enviar solicitud |
Longitudes total y de canal pueden diseñarse individualmente.
