PN 662
Cable de Profinet, PVC, tipo B para instalación flexible

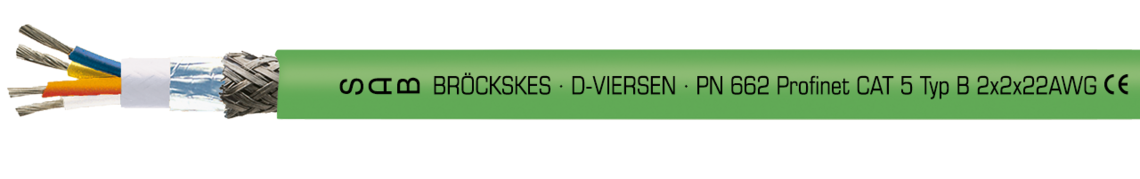

Ejemplo de marcación por PN 662 06622202: SAB BRÖCKSKES · D-VIERSEN · PN 662· 2 x 2 x 22 AWG CE
Aplicación
Cable Profinet tipo B para la instalación flexible con radio curvatura mín. 5 x d y material cubierta de PVC. Dependiendo de la utilización estamos en condiciones de ofrecer soluciones de cable ethernet industrial de gran flexibilidad y con una buena resistencia química y térmica así como construcciones especiales para enrolladoresy robots.
Informaciones adicionales
también posible como cable premontado p. ej. con enchufe M12/RJ45
Construcción
| Dimension | 2 x 2 x 22 AWG |
|---|---|
| Conductor | venas de cobre estañado, con hilo fino a imitación de VDE 0812 |
| Aislamiento | PE, L/MD según EN 50290-2-23 |
| Código ident. | azul, amarillo, blanco, naranja |
| Cableado | en capas |
| Envoltura | hoja de PETP |
| Cubierta interior | material thermoplastico |
| Pantalla | hoja de aluminio y trenzado de cobre estañado |
| Material cubierta | PVC |
| Color cubierta | verde (similar RAL 6018) |
2 x 2 x 22 AWG
venas de cobre estañado, con hilo fino a imitación de VDE 0812
PE, L/MD según EN 50290-2-23
azul, amarillo, blanco, naranja
en capas
hoja de PETP
material thermoplastico
hoja de aluminio y trenzado de cobre estañado
PVC
verde (similar RAL 6018)
Datos técnicos
| Tensión de servicio | VDE: máx. 350 V |
|---|---|
| Tensión de prueba | conductor/conductor 1500 V conductor/pantalla 1200 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d |
| Rango de temperatura | VDE instalación fija: -30/+70°C VDE instalación flexible: -5/+70°C |
| Resistencia al aceite | |
| Impedancia característica | 100Ω ± 5Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia según EN 50288-2-2 + VDE 0819-2-2 (CAT 5 según EN 50173-1) |
| Aplicación | adecuado para aplicaciones EtherCAT y EtherNET/IP |
| Sin contaminante | según RoHS directiva de la Unión Europea |
VDE: máx. 350 V
conductor/conductor 1500 V
conductor/pantalla 1200 V
instalación fija: 5 x d
instalación flexible: 10 x d
VDE instalación fija: -30/+70°C
VDE instalación flexible: -5/+70°C
100Ω ± 5Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia
según EN 50288-2-2 + VDE 0819-2-2 (CAT 5 según EN 50173-1)
adecuado para aplicaciones EtherCAT y EtherNET/IP
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión |
ø máx. del conductor | ø exterior ± 5% | Peso del cobre | Peso del cable ≈ |
Resistencia del corriente continua a 20°C según VDE 0812 máx. Ω/km | |
|---|---|---|---|---|---|---|---|
| L06622202 | 2 x 2 x 22 AWG | 1,55 mm | 6,1 mm | 33,9 kg/km | 57 kg/km | 58 Ω/km | Enviar solicitud |
conductor
continua a 20°C según
VDE 0812 máx. Ω/km
Otros dimensiones y colores posible a petición.
