S PN 681
Cable de Profinet, PUR, tipo C, duraderamente flexible, para cadenas portacables, cada par

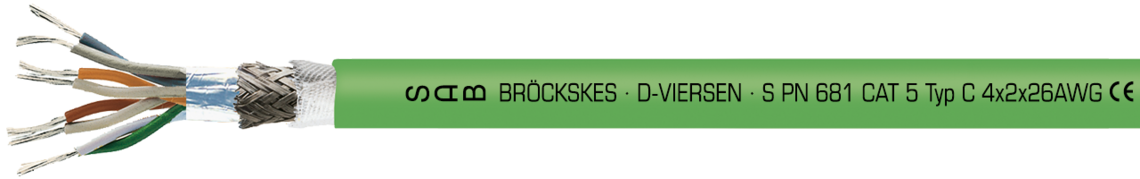

Ejemplo de marcación por S PN 681 06812604: SAB BRÖCKSKES · D-VIERSEN · S PN 681 CAT 5 Typ C 4x2x26 AWG CE
Aplicación
S PN 681 es un cable PUR tipo C, permanentemente flexible, apto para cadenas de arrastre y cableado en pares. Industrial Ethernet es una tecnología de un red joven y de rápido desarrollo. SAB ha desarrollado este cable especialmente para la industria de la automatización.
Ventajas
- para cadenas
- sin halógenos
- muy buena resistencia al aceite
Informaciones adicionales
también posible como cable premontado p. ej. con enchufe M12/RJ45
Construcción
| Dimension | 4 x 2 x 26 AWG |
|---|---|
| Conductor | venas de cobre estañado, hilo ultrafino |
| Aislamiento | SABIX® |
| Código ident. | blanco y numerados 1 - 4 + (azul, naranja, verde, marrón) |
| Cableado | en pares y pares junto |
| Envoltura | capas fina de algodón |
| Pantalla | hoja de aluminio y trenzado de cobre estañado |
| Envoltura | capa fina de algodón |
| Material cubierta | PUR |
| Color cubierta | verde (similar RAL 6018) |
4 x 2 x 26 AWG
venas de cobre estañado, hilo ultrafino
SABIX®
blanco y numerados 1 - 4 + (azul, naranja, verde, marrón)
en pares y pares junto
capas fina de algodón
hoja de aluminio y trenzado de cobre estañado
capa fina de algodón
PUR
verde (similar RAL 6018)
Datos técnicos
| Tensión de servicio | máx. 350 V |
|---|---|
| Tensión de prueba | conductor/conductor 1500 V conductor/pantalla 1200 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d duraderamente flexible: 12 x d |
| Rango de temperatura | VDE instalación fija: -40/+90°C VDE instalación flexible: -30/+90°C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Resistencia al aceite | |
| Impedancia característica | 100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia a imitación de EN 50288-2-2 + VDE 0819-2-2 (CAT 5 según EN 50173-1) |
| Aplicación | adecuado para aplicaciones EtherCAT y EtherNET/IP |
| Sin contaminante | según RoHS directiva de la Unión Europea |
máx. 350 V
conductor/conductor 1500 V
conductor/pantalla 1200 V
instalación fija: 5 x d
instalación flexible: 10 x d
duraderamente flexible: 12 x d
VDE instalación fija: -40/+90°C
VDE instalación flexible: -30/+90°C
según IEC 60754-1 + VDE 0482-754-1
100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia
a imitación de EN 50288-2-2 + VDE 0819-2-2 (CAT 5 según EN 50173-1)
adecuado para aplicaciones EtherCAT y EtherNET/IP
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión |
ø máx. del conductor | ø exterior ± 5% | Peso del cobre | Peso del cable ≈ |
Resistencia del corriente continua a 20°C según VDE 0812 máx. Ω/km | |
|---|---|---|---|---|---|---|---|
| L06812604 | 4 x 2 x 26 AWG | 1,1 mm | 7,2 mm | 35,5 kg/km | 58 kg/km | 145 Ω/km | Enviar solicitud |
conductor
continua a 20°C según
VDE 0812 máx. Ω/km
Otros dimensiones y colores posible a petición.
