CC 500 P
Cable de control, PUR, con conductores numerados

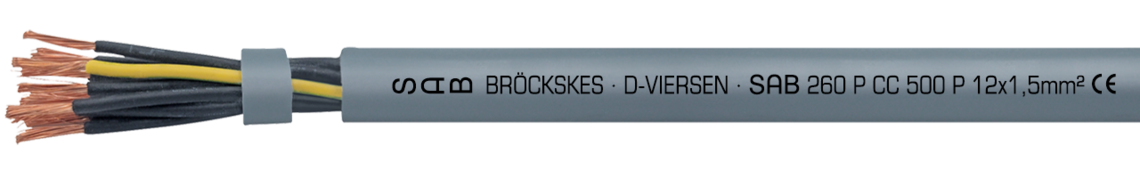

Ejemplo de marcación por CC 500 P 02600510: SAB BRÖCKSKES · D-VIERSEN · SAB 260 P CC 500 P 5 x 1,0 mm² CE
Aplicación
Cable de control, PUR, con conductores numerados y resistencia a la abrasión y al aceite. Debido a la cubierta exterior robusta especialmente adecuado para: máquina-herramienta, técnica del movimiento de materiales, industria del automóvil, sistemas de automatización, industria química y la industria de acero y hierro.
Ventajas
- resistente al aceite
- resistente a la abrasión
- resiliente
- buena resistencia química
Construcción
| Conductor | venas de cobre según IEC 60228, VDE 0295, clase 5 |
|---|---|
| Aislamiento | PVC, TI2 según EN 50363-3 + VDE 0207-363-3 |
| Código ident. | conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334, conductor de protección amarillo/verde a partir de 3 conductores |
| Cableado | en capas |
| Cubierta interior | a partir de 4,0 mm²: PVC, TM2 según DIN VDE 0281 parte 1 + HD 22.1 |
| Material cubierta | PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2 con una superfice mate |
| Color cubierta | gris (RAL 7000) |
venas de cobre según IEC 60228, VDE 0295, clase 5
PVC, TI2 según EN 50363-3 + VDE 0207-363-3
conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334,
conductor de protección amarillo/verde a partir de 3 conductores
en capas
a partir de 4,0 mm²: PVC, TM2 según DIN VDE 0281 parte 1 + HD 22.1
PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2 con una superfice mate
gris (RAL 7000)
Datos técnicos
| Tensión nominal | Uo/U 300/500 V |
|---|---|
| Tensión de prueba | conductor/conductor 2000 V |
| Radio curvatura mín. | instalación fija: 4 x d instalación flexible: 6 x d |
| Resistencia radiación | 5 x 10^7 cJ/kg |
| Rango de temperatura | instalación fija: -40/+70 °C instalación flexible: +5/+70 °C |
| Resistencia al aceite | muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Resistencia química | buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc. |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U 300/500 V
conductor/conductor 2000 V
instalación fija: 4 x d
instalación flexible: 6 x d
5 x 10^7 cJ/kg
instalación fija: -40/+70 °C
instalación flexible: +5/+70 °C
muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2
buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø | Peso del cobre | Peso del cable ≈ | ø exterior ± 5% | |
|---|---|---|---|---|---|---|
| L02600207 | 2 x 0,75 mm² | 0,21 mm | 14,4 kg/km | 39 kg/km | 5,7 mm | Enviar solicitud |
| L02600307 | 3 x 0,75 mm² | 0,21 mm | 21,6 kg/km | 51 kg/km | 5,9 mm | Enviar solicitud |
| L02600407 | 4 x 0,75 mm² | 0,21 mm | 28,8 kg/km | 62 kg/km | 6,4 mm | Enviar solicitud |
| L02600507 | 5 x 0,75 mm² | 0,21 mm | 36 kg/km | 75 kg/km | 7 mm | Enviar solicitud |
| L02600707 | 7 x 0,75 mm² | 0,21 mm | 50,4 kg/km | 95 kg/km | 7,6 mm | Enviar solicitud |
| L02601207 | 12 x 0,75 mm² | 0,21 mm | 86,4 kg/km | 158 kg/km | 10,4 mm | Enviar solicitud |
| L02601807 | 18 x 0,75 mm² | 0,21 mm | 129,6 kg/km | 225 kg/km | 12,1 mm | Enviar solicitud |
| L02602007 | 20 x 0,75 mm² | 0,21 mm | 144 kg/km | 248 kg/km | 12,7 mm | Enviar solicitud |
| L02602507 | 25 x 0,75 mm² | 0,21 mm | 180 kg/km | 312 kg/km | 14,8 mm | Enviar solicitud |
| L02600210 | 2 x 1,00 mm² | 0,21 mm | 19,2 kg/km | 44 kg/km | 5,9 mm | Enviar solicitud |
| L02600310 | 3 x 1,00 mm² | 0,21 mm | 28,8 kg/km | 59 kg/km | 6,1 mm | Enviar solicitud |
| L02600410 | 4 x 1,00 mm² | 0,21 mm | 38,4 kg/km | 72 kg/km | 6,6 mm | Enviar solicitud |
| L02600510 | 5 x 1,00 mm² | 0,21 mm | 48 kg/km | 87 kg/km | 7,3 mm | Enviar solicitud |
| L02600710 | 7 x 1,00 mm² | 0,21 mm | 67,2 kg/km | 112 kg/km | 7,9 mm | Enviar solicitud |
| L02601210 | 12 x 1,00 mm² | 0,21 mm | 115,2 kg/km | 185 kg/km | 10,8 mm | Enviar solicitud |
| L02601810 | 18 x 1,00 mm² | 0,21 mm | 172,8 kg/km | 267 kg/km | 12,6 mm | Enviar solicitud |
| L02602010 | 20 x 1,00 mm² | 0,21 mm | 192 kg/km | 294 kg/km | 13,2 mm | Enviar solicitud |
| L02602510 | 25 x 1,00 mm² | 0,21 mm | 240 kg/km | 369 kg/km | 15,4 mm | Enviar solicitud |
| L02600215 | 2 x 1,50 mm² | 0,26 mm | 28,8 kg/km | 56 kg/km | 6,5 mm | Enviar solicitud |
| L02600315 | 3 x 1,50 mm² | 0,26 mm | 43,2 kg/km | 76 kg/km | 6,8 mm | Enviar solicitud |
| L02600415 | 4 x 1,50 mm² | 0,26 mm | 57,6 kg/km | 94 kg/km | 7,4 mm | Enviar solicitud |
| L02600515 | 5 x 1,50 mm² | 0,26 mm | 72 kg/km | 115 kg/km | 8,1 mm | Enviar solicitud |
| L02600715 | 7 x 1,50 mm² | 0,26 mm | 100,8 kg/km | 148 kg/km | 8,8 mm | Enviar solicitud |
| L02601215 | 12 x 1,50 mm² | 0,26 mm | 172,8 kg/km | 245 kg/km | 12,1 mm | Enviar solicitud |
| L02601815 | 18 x 1,50 mm² | 0,26 mm | 259,2 kg/km | 367 kg/km | 14,5 mm | Enviar solicitud |
| L02602015 | 20 x 1,50 mm² | 0,26 mm | 288 kg/km | 404 kg/km | 15,2 mm | Enviar solicitud |
| L02602515 | 25 x 1,50 mm² | 0,26 mm | 360 kg/km | 497 kg/km | 17,3 mm | Enviar solicitud |
| L02600225 | 2 x 2,50 mm² | 0,26 mm | 48 kg/km | 83 kg/km | 7,7 mm | Enviar solicitud |
| L02600325 | 3 x 2,50 mm² | 0,26 mm | 72 kg/km | 115 kg/km | 8,1 mm | Enviar solicitud |
| L02600425 | 4 x 2,50 mm² | 0,26 mm | 96 kg/km | 144 kg/km | 8,8 mm | Enviar solicitud |
| L02600525 | 5 x 2,50 mm² | 0,26 mm | 120 kg/km | 184 kg/km | 10,1 mm | Enviar solicitud |
| L02600725 | 7 x 2,50 mm² | 0,26 mm | 168 kg/km | 238 kg/km | 11 mm | Enviar solicitud |
| L02601225 | 12 x 2,50 mm² | 0,26 mm | 288 kg/km | 391 kg/km | 14,9 mm | Enviar solicitud |
| L02601825 | 18 x 2,50 mm² | 0,26 mm | 432 kg/km | 582 kg/km | 17,9 mm | Enviar solicitud |
| L02602025 | 20 x 2,50 mm² | 0,26 mm | 480 kg/km | 636 kg/km | 18,8 mm | Enviar solicitud |
| L02602525 | 25 x 2,50 mm² | 0,26 mm | 600 kg/km | 800 kg/km | 21,8 mm | Enviar solicitud |
| L02600340 | 3 x 4,00 mm² | 0,31 mm | 115,2 kg/km | 227 kg/km | 11,7 mm | Enviar solicitud |
| L02600440 | 4 x 4,00 mm² | 0,31 mm | 153,6 kg/km | 275 kg/km | 12,6 mm | Enviar solicitud |
| L02600540 | 5 x 4,00 mm² | 0,31 mm | 192 kg/km | 330 kg/km | 13,7 mm | Enviar solicitud |
| L02600360 | 3 x 6,00 mm² | 0,31 mm | 172,8 kg/km | 333 kg/km | 14 mm | Enviar solicitud |
| L02600460 | 4 x 6,00 mm² | 0,31 mm | 230,4 kg/km | 404 kg/km | 15,1 mm | Enviar solicitud |
| L02600560 | 5 x 6,00 mm² | 0,31 mm | 288 kg/km | 482 kg/km | 16,4 mm | Enviar solicitud |
| L02600461 | 4 x 10,0 mm² | 0,41 mm | 384 kg/km | 656 kg/km | 18,9 mm | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
