Aplicación

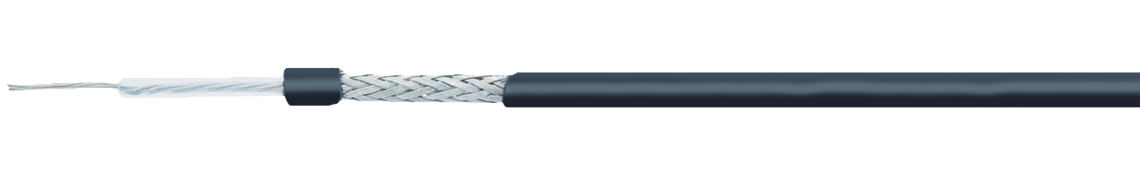

El cable coaxial con aislamiento en FEP con cubierta en TPE en ref. a RG 316 (50Ω) está construido para un voltaje de funcionamiento pico de 900 V. El cable coaxial se utiliza, por ejemplo, en telecomunicaciones para teléfonos móviles y en comunicaciones industriales.
Ventajas
- resistente al frío y al calor
- buenas características eléctricas del aislamiento
Construcción
Conductor | venas de cobre, plateado con hilo fino (7 hilos) |
---|---|
Aislamiento | FEP |
Código ident. | natural |
Pantalla | trenzado de cobre |
Material cubierta | TPE |
Color cubierta | negro (RAL 9005) |
venas de cobre, plateado con hilo fino (7 hilos)
FEP
natural
trenzado de cobre
TPE
negro (RAL 9005)
Datos técnicos
Rango de frecuencia | máx. 3 GHz |
---|---|
Tensión de servicio | 900 V |
Tensión de prueba | 2000 V |
Radio curvatura mín. | 7,5 x d |
Impedancia aislamiento | 50 Ω +/- 5 Ω |
Velocidad del esparcimiento | apróx. 69 % |
Capacidad | máx. 105 pF/m |
Resistencia del conductor | máx. 142,9 Ω/km |
Attenuation at 20°C | 50 MHz apróx. 19 dB/100 m 100 MHz apróx. 27 dB/100 m 400 MHz apróx. 57 dB/100 m 900 MHz apróx. 90 dB/100 m 1000 MHz apróx. 95 dB/100 m 1800 MHz apróx.140 dB/100 m 3000 MHz apróx.165 dB/100 m |
Regularidad | 50 MHz hasta 400 MHz > 26 dB 400 MHz hasta 1800 MHz > 23 dB 1800 MHz hasta 3000 MHz > 15 dB |
Rango de temperatura | instalación fija: -50/+90 °C instalación flexible: -40/+90 °C |
Sin contaminante | según RoHS directiva de la Unión Europea |
máx. 3 GHz
900 V
2000 V
7,5 x d
50 Ω +/- 5 Ω
apróx. 69 %
máx. 105 pF/m
máx. 142,9 Ω/km
50 MHz apróx. 19 dB/100 m
100 MHz apróx. 27 dB/100 m
400 MHz apróx. 57 dB/100 m
900 MHz apróx. 90 dB/100 m
1000 MHz apróx. 95 dB/100 m
1800 MHz apróx.140 dB/100 m
3000 MHz apróx.165 dB/100 m
50 MHz hasta 400 MHz > 26 dB
400 MHz hasta 1800 MHz > 23 dB
1800 MHz hasta 3000 MHz > 15 dB
instalación fija: -50/+90 °C
instalación flexible: -40/+90 °C
según RoHS directiva de la Unión Europea
Dimensión
№ art. | Sección nominal | ø nominal del hilo | ø exterior | Peso del cobre | Peso del cable ≈ | |
---|---|---|---|---|---|---|
L36000172 | 26/7 AWG | 0,16 mm | 2,55 ± 0,05 mm | 8,9 kg/km | 12 kg/km | Enviar solicitud |
Otros dimensiones y colores posible a petición.
