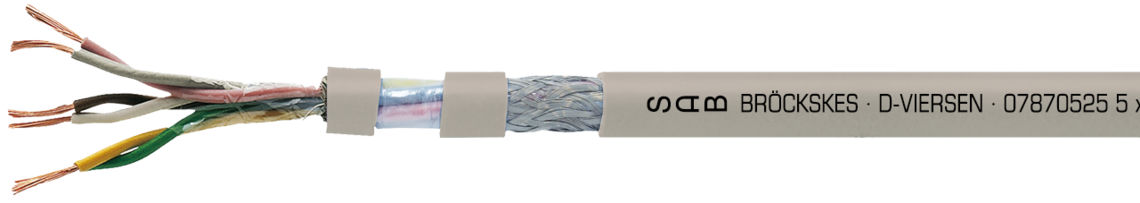

SD 960 CP TP

Cable de datos en PUR, duraderamente flexible con cableado en pares, conductores colorados y pantalla general de cobre

Ejemplo de marcación por SD 960 CP TP 07870725: SAB BRÖCKSKES · D-VIERSEN · 07870525 5 x 2 x 0,25 mm² SD 960 CP TP 24 AWG/5pr 07872405 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT1 FT2 CE

Ejemplo de marcación por SD 960 CP TP 07870725: SAB BRÖCKSKES · D-VIERSEN · 07870525 5 x 2 x 0,25 mm² SD 960 CP TP 24 AWG/5pr 07872405 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT1 FT2 CE

Descargar ficha técnica para SD 960 CP TP
Preguntas sobre nuestros productos?

Aplicación

Cable de datos adequado por cadenas de arrastre con cableado en pares y blindaje de cobre. El cable cableado en pares tiene conductores colorados y hilos finos de cobre desnudo. Este cable apantallado con UL/CSA se utiliza, por ejemplo, en la tecnología de manipulación, transporte y automatización.

Ventajas

  • muy buenas características EMC
  • muy buena flexibilidad
  • alta resistencia a la abrasión

Informaciones adicionales

¡A petición posible!

  • con conductores coloreados según DIN 47100

Construcción

Conductor

venas de cobre, extrafinas

Aislamiento

PVC, TI2 según EN 50363-3 + VDE 0207-363-3

Código ident.

según código de color US 3

Cableado

conductores en pares, pares especialmente ajustados en capas con dos capas finas de algodón sobre cada capa de cableado

Pantalla

trenzado de cobre estañado

Envoltura

capa fina de algodón

Material cubierta

PU según UL 758 con una superficie mate

Color cubierta

gris (RAL 7032)

Conductor

venas de cobre, extrafinas

Aislamiento

PVC, TI2 según EN 50363-3 + VDE 0207-363-3

Código ident.

según código de color US 3

Cableado

conductores en pares, pares especialmente ajustados en capas con dos capas finas de algodón sobre cada capa de cableado

Pantalla

trenzado de cobre estañado

Envoltura

capa fina de algodón

Material cubierta

PU según UL 758 con una superficie mate

Color cubierta

gris (RAL 7032)

Datos técnicos

Tensión de servicio

máx. 350 V

Tensión UL/CSA

300 V

Tensión de prueba

conductor/conductor 1500 V

conductor/pantalla 1200 V

Radio curvatura mín.

duraderamente flexible: 7,5 x d

Resistencia radiación

5 x 10⁷ cJ/kg

Rango de temperatura

DIN VDE instalación fija: -30/+70°C

DIN VDE instalación flexible: -5/+70°C

UL/CSA: hasta +80°C

Comportamiento en combustión

antiinflamable y autoextinguible según UL FT1, CSA FT1, FT2

Resistencia al aceite

muy bien - oilrating 60°C según UL 758

Resistencia química

buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx. 350 V

Tensión UL/CSA

300 V

Tensión de prueba

conductor/conductor 1500 V

conductor/pantalla 1200 V

Radio curvatura mín.

duraderamente flexible: 7,5 x d

Resistencia radiación

5 x 10⁷ cJ/kg

Rango de temperatura

DIN VDE instalación fija: -30/+70°C

DIN VDE instalación flexible: -5/+70°C

UL/CSA: hasta +80°C

Comportamiento en combustión

antiinflamable y autoextinguible según UL FT1, CSA FT1, FT2

Resistencia al aceite

muy bien - oilrating 60°C según UL 758

Resistencia química

buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. N° de pares x sección
n x 2 x mm² 		Mayor alambre ø ø exterior ± 10% Peso del cobre Peso del cable ≈
L078702142 x 2 x 0,14 mm²0,11 mm6,4 mm19,3 kg/km46 kg/km Enviar solicitud
L078703143 x 2 x 0,14 mm²0,11 mm6,8 mm25 kg/km52 kg/km Enviar solicitud
L078704144 x 2 x 0,14 mm²0,11 mm7,9 mm31,2 kg/km64 kg/km Enviar solicitud
L078705145 x 2 x 0,14 mm²0,11 mm8,5 mm34,1 kg/km75 kg/km Enviar solicitud
L078707147 x 2 x 0,14 mm²0,11 mm9 mm41,6 kg/km116 kg/km Enviar solicitud
L0787101410 x 2 x 0,14 mm²0,11 mm10,6 mm68,3 kg/km125 kg/km Enviar solicitud
L0787141414 x 2 x 0,14 mm²0,11 mm12,6 mm89,3 kg/km169 kg/km Enviar solicitud
L0787181418 x 2 x 0,14 mm²0,11 mm14,1 mm122,6 kg/km236 kg/km Enviar solicitud
L0787251425 x 2 x 0,14 mm²0,11 mm16,2 mm152,3 kg/km292 kg/km Enviar solicitud
L078702252 x 2 x 0,25 mm²0,11 mm6,8 mm25 kg/km52 kg/km Enviar solicitud
L078703253 x 2 x 0,25 mm²0,11 mm7,5 mm32,9 kg/km63 kg/km Enviar solicitud
L078704254 x 2 x 0,25 mm²0,11 mm8,4 mm39,8 kg/km76 kg/km Enviar solicitud
L078705255 x 2 x 0,25 mm²0,11 mm9,2 mm46,8 kg/km93 kg/km Enviar solicitud
L078707257 x 2 x 0,25 mm²0,11 mm9,8 mm58,9 kg/km121 kg/km Enviar solicitud
L0787102510 x 2 x 0,25 mm²0,11 mm11,9 mm95,1 kg/km165 kg/km Enviar solicitud
L0787142514 x 2 x 0,25 mm²0,11 mm14,3 mm141,5 kg/km238 kg/km Enviar solicitud
L0787182518 x 2 x 0,25 mm²0,11 mm15,6 mm170,9 kg/km301 kg/km Enviar solicitud
L0787252525 x 2 x 0,25 mm²0,11 mm17,6 mm216 kg/km370 kg/km Enviar solicitud
L078702342 x 2 x 0,34 mm²0,11 mm7,1 mm30,1 kg/km59 kg/km Enviar solicitud
L078703343 x 2 x 0,34 mm²0,11 mm7,7 mm38,1 kg/km69 kg/km Enviar solicitud
L078704344 x 2 x 0,34 mm²0,11 mm8,9 mm48,8 kg/km86 kg/km Enviar solicitud
L078705345 x 2 x 0,34 mm²0,11 mm9,6 mm57,8 kg/km101 kg/km Enviar solicitud
L078707347 x 2 x 0,34 mm²0,11 mm10,5 mm87 kg/km150 kg/km Enviar solicitud
L0787103410 x 2 x 0,34 mm²0,11 mm12,5 mm116,9 kg/km188 kg/km Enviar solicitud
L0787143414 x 2 x 0,34 mm²0,11 mm15,1 mm175,7 kg/km274 kg/km Enviar solicitud
L0787183418 x 2 x 0,34 mm²0,11 mm16,4 mm202,8 kg/km329 kg/km Enviar solicitud
L0787253425 x 2 x 0,34 mm²0,11 mm18,6 mm260,3 kg/km424 kg/km Enviar solicitud
L078702502 x 2 x 0,50 mm²0,11 mm7,7 mm37,8 kg/km75 kg/km Enviar solicitud
L078703503 x 2 x 0,50 mm²0,11 mm8,5 mm49,5 kg/km86 kg/km Enviar solicitud
L078704504 x 2 x 0,50 mm²0,11 mm9,7 mm63,6 kg/km109 kg/km Enviar solicitud
L078705505 x 2 x 0,50 mm²0,11 mm10,7 mm89,4 kg/km151 kg/km Enviar solicitud
L078707507 x 2 x 0,50 mm²0,11 mm11,9 mm114,3 kg/km183 kg/km Enviar solicitud
L0787105010 x 2 x 0,50 mm²0,11 mm14,3 mm170,3 kg/km266 kg/km Enviar solicitud
L0787145014 x 2 x 0,50 mm²0,11 mm16,7 mm229,5 kg/km357 kg/km Enviar solicitud
L0787185018 x 2 x 0,50 mm²0,11 mm18,1 mm269,3 kg/km458 kg/km Enviar solicitud
L0787255025 x 2 x 0,50 mm²0,11 mm20,5 mm349,1 kg/km560 kg/km Enviar solicitud
L078702752 x 2 x 0,75 mm²0,11 mm8,6 mm51,5 kg/km91 kg/km Enviar solicitud
L078703753 x 2 x 0,75 mm²0,11 mm9,5 mm68,4 kg/km108 kg/km Enviar solicitud
L078704754 x 2 x 0,75 mm²0,11 mm11,2 mm104,5 kg/km151 kg/km Enviar solicitud
L078705755 x 2 x 0,75 mm²0,11 mm12,4 mm123,5 kg/km193 kg/km Enviar solicitud
L078707757 x 2 x 0,75 mm²0,11 mm14 mm174,9 kg/km278 kg/km Enviar solicitud
L0787107510 x 2 x 0,75 mm²0,11 mm16,3 mm219,8 kg/km332 kg/km Enviar solicitud
L0787147514 x 2 x 0,75 mm²0,11 mm19,1 mm309,1 kg/km455 kg/km Enviar solicitud
L0787187518 x 2 x 0,75 mm²0,11 mm20,8 mm378,7 kg/km572 kg/km Enviar solicitud
L0787257525 x 2 x 0,75 mm²0,11 mm24,8 mm504,6 kg/km791 kg/km Enviar solicitud
№ art.
N° de pares x sección
n x 2 x mm²
Mayor alambre ø
ø exterior ± 10%
Peso del cobre
Peso del cable ≈
L07870214
2 x 2 x 0,14 mm²
0,11 mm
6,4 mm
19,3 kg/km
46 kg/km
L07870314
3 x 2 x 0,14 mm²
0,11 mm
6,8 mm
25 kg/km
52 kg/km
L07870414
4 x 2 x 0,14 mm²
0,11 mm
7,9 mm
31,2 kg/km
64 kg/km
L07870514
5 x 2 x 0,14 mm²
0,11 mm
8,5 mm
34,1 kg/km
75 kg/km
L07870714
7 x 2 x 0,14 mm²
0,11 mm
9 mm
41,6 kg/km
116 kg/km
L07871014
10 x 2 x 0,14 mm²
0,11 mm
10,6 mm
68,3 kg/km
125 kg/km
L07871414
14 x 2 x 0,14 mm²
0,11 mm
12,6 mm
89,3 kg/km
169 kg/km
L07871814
18 x 2 x 0,14 mm²
0,11 mm
14,1 mm
122,6 kg/km
236 kg/km
L07872514
25 x 2 x 0,14 mm²
0,11 mm
16,2 mm
152,3 kg/km
292 kg/km
L07870225
2 x 2 x 0,25 mm²
0,11 mm
6,8 mm
25 kg/km
52 kg/km
L07870325
3 x 2 x 0,25 mm²
0,11 mm
7,5 mm
32,9 kg/km
63 kg/km
L07870425
4 x 2 x 0,25 mm²
0,11 mm
8,4 mm
39,8 kg/km
76 kg/km
L07870525
5 x 2 x 0,25 mm²
0,11 mm
9,2 mm
46,8 kg/km
93 kg/km
L07870725
7 x 2 x 0,25 mm²
0,11 mm
9,8 mm
58,9 kg/km
121 kg/km
L07871025
10 x 2 x 0,25 mm²
0,11 mm
11,9 mm
95,1 kg/km
165 kg/km
L07871425
14 x 2 x 0,25 mm²
0,11 mm
14,3 mm
141,5 kg/km
238 kg/km
L07871825
18 x 2 x 0,25 mm²
0,11 mm
15,6 mm
170,9 kg/km
301 kg/km
L07872525
25 x 2 x 0,25 mm²
0,11 mm
17,6 mm
216 kg/km
370 kg/km
L07870234
2 x 2 x 0,34 mm²
0,11 mm
7,1 mm
30,1 kg/km
59 kg/km
L07870334
3 x 2 x 0,34 mm²
0,11 mm
7,7 mm
38,1 kg/km
69 kg/km
L07870434
4 x 2 x 0,34 mm²
0,11 mm
8,9 mm
48,8 kg/km
86 kg/km
L07870534
5 x 2 x 0,34 mm²
0,11 mm
9,6 mm
57,8 kg/km
101 kg/km
L07870734
7 x 2 x 0,34 mm²
0,11 mm
10,5 mm
87 kg/km
150 kg/km
L07871034
10 x 2 x 0,34 mm²
0,11 mm
12,5 mm
116,9 kg/km
188 kg/km
L07871434
14 x 2 x 0,34 mm²
0,11 mm
15,1 mm
175,7 kg/km
274 kg/km
L07871834
18 x 2 x 0,34 mm²
0,11 mm
16,4 mm
202,8 kg/km
329 kg/km
L07872534
25 x 2 x 0,34 mm²
0,11 mm
18,6 mm
260,3 kg/km
424 kg/km
L07870250
2 x 2 x 0,50 mm²
0,11 mm
7,7 mm
37,8 kg/km
75 kg/km
L07870350
3 x 2 x 0,50 mm²
0,11 mm
8,5 mm
49,5 kg/km
86 kg/km
L07870450
4 x 2 x 0,50 mm²
0,11 mm
9,7 mm
63,6 kg/km
109 kg/km
L07870550
5 x 2 x 0,50 mm²
0,11 mm
10,7 mm
89,4 kg/km
151 kg/km
L07870750
7 x 2 x 0,50 mm²
0,11 mm
11,9 mm
114,3 kg/km
183 kg/km
L07871050
10 x 2 x 0,50 mm²
0,11 mm
14,3 mm
170,3 kg/km
266 kg/km
L07871450
14 x 2 x 0,50 mm²
0,11 mm
16,7 mm
229,5 kg/km
357 kg/km
L07871850
18 x 2 x 0,50 mm²
0,11 mm
18,1 mm
269,3 kg/km
458 kg/km
L07872550
25 x 2 x 0,50 mm²
0,11 mm
20,5 mm
349,1 kg/km
560 kg/km
L07870275
2 x 2 x 0,75 mm²
0,11 mm
8,6 mm
51,5 kg/km
91 kg/km
L07870375
3 x 2 x 0,75 mm²
0,11 mm
9,5 mm
68,4 kg/km
108 kg/km
L07870475
4 x 2 x 0,75 mm²
0,11 mm
11,2 mm
104,5 kg/km
151 kg/km
L07870575
5 x 2 x 0,75 mm²
0,11 mm
12,4 mm
123,5 kg/km
193 kg/km
L07870775
7 x 2 x 0,75 mm²
0,11 mm
14 mm
174,9 kg/km
278 kg/km
L07871075
10 x 2 x 0,75 mm²
0,11 mm
16,3 mm
219,8 kg/km
332 kg/km
L07871475
14 x 2 x 0,75 mm²
0,11 mm
19,1 mm
309,1 kg/km
455 kg/km
L07871875
18 x 2 x 0,75 mm²
0,11 mm
20,8 mm
378,7 kg/km
572 kg/km
L07872575
25 x 2 x 0,75 mm²
0,11 mm
24,8 mm
504,6 kg/km
791 kg/km

Otros dimensiones y colores posible a petición.
