SD 960 P
Cable de datos en PUR, duraderamente flexible con conductores colorados

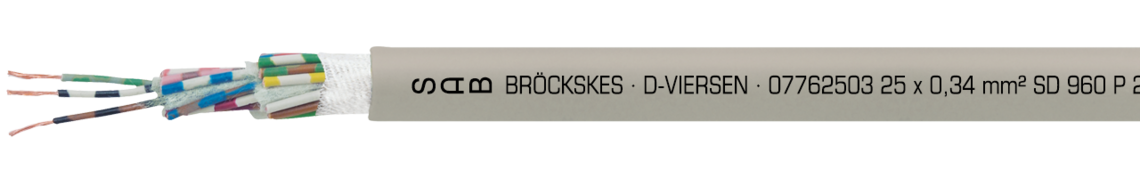

Ejemplo de marcaciòn por SD 960 P 07762503: SAB BRÖCKSKES · D-VIERSEN · 07762503 25 x 0,34 mm² SD 960 P 22 AWG/25c 07762225 UL AWM Style 20233 80°C 300V CSA AWM I/II A/B 80°C 300V FT1 FT2 CE
Aplicación
El cable altamente flexible, ignífugo y autoextinguible con conductores colorados tiene una muy buena resistencia al aceite y a los productos químicos, así como una gran resistencia a la abrasión. Este cable se utiliza en la tecnología de manipulación, transporte y automatización.
Ventajas
- muy buena resistencia al aceite
- muy buena resistencia química
- alta resistencia a la abrasión
- muy buena flexibilidad
Informaciones adicionales
¡A petición posible!
- en sección 0,50 mm² y 0,75 mm²
- con cubierta naranja y con conductores coloreados según DIN 47100
Construcción
| Conductor | venas de cobre, extrafinas |
|---|---|
| Aislamiento | PVC, TI2 según EN 50363-3 + VDE 0207-363-3 |
| Código ident. | |
| Cableado | conductores cableados especialmente ajustados en capas con una copa fina de algodón sobre la capa |
| Material cubierta | PU segúnUL 758 con una superficie mate |
| Color cubierta | gris (RAL 7032) |
venas de cobre, extrafinas
PVC, TI2 según EN 50363-3 + VDE 0207-363-3
conductores cableados especialmente ajustados en capas con una copa fina de algodón sobre la capa
PU segúnUL 758 con una superficie mate
gris (RAL 7032)
Datos técnicos
| Tensión de servicio | máx. 350 V |
|---|---|
| Tensión UL/CSA | 300 V |
| Tensión de prueba | conductor/conductor 1500 V |
| Radio curvatura mín. | duraderamente flexible: 7,5 x d |
| Resistencia radiación | 5 x 10⁷ cJ/kg |
| Rango de temperatura | DIN VDE instalación fija: -30/+70°C DIN VDE instalación flexible: -5/+70°C UL/CSA: hasta +80°C |
| Comportamiento en combustión | antiinflamable y autoextinguible según UL FT1, CSA FT1, FT2 |
| Resistencia al aceite | muy bien - oilrating 60°C según UL 758 |
| Resistencia química | buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc. |
| Sin contaminante | según RoHS directiva de la Unión Europea |
máx. 350 V
300 V
conductor/conductor 1500 V
duraderamente flexible: 7,5 x d
5 x 10⁷ cJ/kg
DIN VDE instalación fija: -30/+70°C
DIN VDE instalación flexible: -5/+70°C
UL/CSA: hasta +80°C
antiinflamable y autoextinguible según UL FT1, CSA FT1, FT2
muy bien - oilrating 60°C según UL 758
buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø | Peso del cobre | Peso del cable ≈ | ø exterior ± 5% | |
|---|---|---|---|---|---|---|
| L07760201 | 2 x 0,14 mm² | 0,11 mm | 2,7 kg/km | 20 kg/km | 4,5 mm | Enviar solicitud |
| L07760301 | 3 x 0,14 mm² | 0,11 mm | 4 kg/km | 24 kg/km | 4,7 mm | Enviar solicitud |
| L07760401 | 4 x 0,14 mm² | 0,11 mm | 5,4 kg/km | 28 kg/km | 5,1 mm | Enviar solicitud |
| L07760501 | 5 x 0,14 mm² | 0,11 mm | 6,7 kg/km | 34 kg/km | 5,5 mm | Enviar solicitud |
| L07760701 | 7 x 0,14 mm² | 0,11 mm | 9,4 kg/km | 45 kg/km | 6,3 mm | Enviar solicitud |
| L07761001 | 10 x 0,14 mm² | 0,11 mm | 13,4 kg/km | 54 kg/km | 7 mm | Enviar solicitud |
| L07761401 | 14 x 0,14 mm² | 0,11 mm | 18,8 kg/km | 71 kg/km | 7,5 mm | Enviar solicitud |
| L07761801 | 18 x 0,14 mm² | 0,11 mm | 24,2 kg/km | 84 kg/km | 8,6 mm | Enviar solicitud |
| L07762501 | 25 x 0,14 mm² | 0,11 mm | 33,6 kg/km | 108 kg/km | 10,1 mm | Enviar solicitud |
| L07760202 | 2 x 0,25 mm² | 0,11 mm | 4,8 kg/km | 24 kg/km | 4,8 mm | Enviar solicitud |
| L07760302 | 3 x 0,25 mm² | 0,11 mm | 7,2 kg/km | 29 kg/km | 5,1 mm | Enviar solicitud |
| L07760402 | 4 x 0,25 mm² | 0,11 mm | 9,6 kg/km | 34 kg/km | 5,4 mm | Enviar solicitud |
| L07760502 | 5 x 0,25 mm² | 0,11 mm | 12 kg/km | 42 kg/km | 5,9 mm | Enviar solicitud |
| L07760702 | 7 x 0,25 mm² | 0,11 mm | 16,8 kg/km | 52 kg/km | 6,8 mm | Enviar solicitud |
| L07761002 | 10 x 0,25 mm² | 0,11 mm | 24 kg/km | 70 kg/km | 7,6 mm | Enviar solicitud |
| L07761402 | 14 x 0,25 mm² | 0,11 mm | 33,6 kg/km | 84 kg/km | 8,2 mm | Enviar solicitud |
| L07761802 | 18 x 0,25 mm² | 0,11 mm | 43,2 kg/km | 110 kg/km | 9,3 mm | Enviar solicitud |
| L07762502 | 25 x 0,25 mm² | 0,11 mm | 60 kg/km | 150 kg/km | 11,4 mm | Enviar solicitud |
| L07760203 | 2 x 0,34 mm² | 0,11 mm | 6,5 kg/km | 27 kg/km | 5 mm | Enviar solicitud |
| L07760303 | 3 x 0,34 mm² | 0,11 mm | 9,8 kg/km | 32 kg/km | 5,3 mm | Enviar solicitud |
| L07760403 | 4 x 0,34 mm² | 0,11 mm | 13,1 kg/km | 39 kg/km | 5,7 mm | Enviar solicitud |
| L07760503 | 5 x 0,34 mm² | 0,11 mm | 16,3 kg/km | 47 kg/km | 6,1 mm | Enviar solicitud |
| L07760703 | 7 x 0,34 mm² | 0,11 mm | 22,8 kg/km | 59 kg/km | 7,1 mm | Enviar solicitud |
| L07761003 | 10 x 0,34 mm² | 0,11 mm | 32,6 kg/km | 77 kg/km | 8 mm | Enviar solicitud |
| L07761403 | 14 x 0,34 mm² | 0,11 mm | 45,7 kg/km | 100 kg/km | 8,6 mm | Enviar solicitud |
| L07761803 | 18 x 0,34 mm² | 0,11 mm | 58,8 kg/km | 128 kg/km | 9,8 mm | Enviar solicitud |
| L07762503 | 25 x 0,34 mm² | 0,11 mm | 81,6 kg/km | 175 kg/km | 12,1 mm | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
