S 90

Cable de control en PVC/PUR, duraderamente flexible con conductores numerados

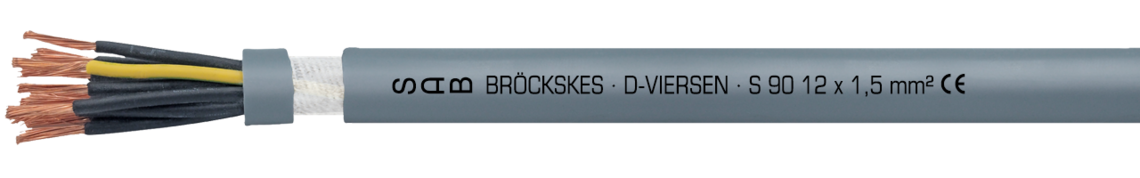

Ejemplo de marcación por S 90 07780715: SAB BRÖCKSKES · D-VIERSEN · S 90 12 x 1,5 mm² CE

Ejemplo de marcación por S 90 07780715: SAB BRÖCKSKES · D-VIERSEN · S 90 12 x 1,5 mm² CE

Descargar ficha técnica para S 90
Preguntas sobre nuestros productos?

Aplicación

El cable de control flexible es resistente al aceite, a la abrasión, a las muescas y a los productos químicos. El cable resistente a los ácidos está codificado con números y se utiliza para aplicaciones muy flexibles. Debido a su alta rentabilidad por su posible uso continuo con curvas extremadamente altas, este cable de control se utiliza a menudo, por ejemplo, en la construcción de plantas de soldadura y corte.

Ventajas

  • resistente al aceite
  • mejorada resistencia a la abrasión
  • alta resilienca
  • buena resistencia química
  • alta rentabilidad

Informaciones adicionales

también posible como cable híbrido, por ejemplo:
3G1,0 + 16 x 0,34 mm²
3G1,0 + 08 x 0,34 mm²
1G0,5 + 04 x 0,34 mm²
tensión de servicio máx. de los conductores de datos: max. 500 V

Construcción

Conductor

venas de cobre según IEC 60228, VDE 0295, clase 6

Aislamiento

PVC, TI2 según EN 50363-3 + VDE 0207-363-3

Código ident.

conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334,

conductor de protección amarillo/verde a partir de 3 conductores

Cableado

conductores cableados especialmente ajustados en capas con una capa fina de algodón sobre la capa

Envoltura

capa fina de algodón

Material cubierta

PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2 con una superficie mate

Color cubierta

gris (RAL 7000)

Conductor

venas de cobre según IEC 60228, VDE 0295, clase 6

Aislamiento

PVC, TI2 según EN 50363-3 + VDE 0207-363-3

Código ident.

conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334,

conductor de protección amarillo/verde a partir de 3 conductores

Cableado

conductores cableados especialmente ajustados en capas con una capa fina de algodón sobre la capa

Envoltura

capa fina de algodón

Material cubierta

PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2 con una superficie mate

Color cubierta

gris (RAL 7000)

Datos técnicos

Tensión nominal

Uo/U 300/500 V

Tensión de prueba

conductor/conductor 3000 V

Radio curvatura mín.

duraderamente flexible: 7,5 x d

Resistencia radiación

5 x 10⁷ cJ/kg

Rango de temperatura

instalación fija: -40/+70 °C

instalación flexible: +5/+70 °C

Resistencia al aceite

muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2

Resistencia química

buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.

Flexibilidad

muy bien

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión nominal

Uo/U 300/500 V

Tensión de prueba

conductor/conductor 3000 V

Radio curvatura mín.

duraderamente flexible: 7,5 x d

Resistencia radiación

5 x 10⁷ cJ/kg

Rango de temperatura

instalación fija: -40/+70 °C

instalación flexible: +5/+70 °C

Resistencia al aceite

muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2

Resistencia química

buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.

Flexibilidad

muy bien

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. № de conductores x
sección 		Mayor alambre ø ø exterior ± 5% Peso del cobre Peso del cable ≈
L077802052 x 0,50 mm²0,16 mm5,3 mm9,6 kg/km32 kg/km Enviar solicitud
L077803053 x 0,50 mm²0,16 mm5,6 mm14,4 kg/km40 kg/km Enviar solicitud
L077804054 x 0,50 mm²0,16 mm6 mm19,2 kg/km48 kg/km Enviar solicitud
L077805055 x 0,50 mm²0,16 mm6,5 mm24 kg/km58 kg/km Enviar solicitud
L077807057 x 0,50 mm²0,16 mm7,6 mm33,6 kg/km81 kg/km Enviar solicitud
L0778120512 x 0,50 mm²0,16 mm9,5 mm57,6 kg/km115 kg/km Enviar solicitud
L0778180518 x 0,50 mm²0,16 mm11,1 mm86,4 kg/km175 kg/km Enviar solicitud
L0778250525 x 0,50 mm²0,16 mm13,2 mm120 kg/km230 kg/km Enviar solicitud
L0778360536 x 0,50 mm²0,16 mm14,7 mm172,8 kg/km319 kg/km Enviar solicitud
L0778500550 x 0,50 mm²0,16 mm18 mm240 kg/km452 kg/km Enviar solicitud
L0778650565 x 0,50 mm²0,16 mm20,2 mm312 kg/km583 kg/km Enviar solicitud
L077802072 x 0,75 mm²0,16 mm5,8 mm14,4 kg/km40 kg/km Enviar solicitud
L077803073 x 0,75 mm²0,16 mm6,1 mm21,6 kg/km51 kg/km Enviar solicitud
L077804074 x 0,75 mm²0,16 mm6,6 mm28,8 kg/km61 kg/km Enviar solicitud
L077805075 x 0,75 mm²0,16 mm7,2 mm36 kg/km76 kg/km Enviar solicitud
L077807077 x 0,75 mm²0,16 mm8,5 mm50,4 kg/km106 kg/km Enviar solicitud
L0778120712 x 0,75 mm²0,16 mm10,6 mm86,4 kg/km160 kg/km Enviar solicitud
L0778180718 x 0,75 mm²0,16 mm12,4 mm129,6 kg/km233 kg/km Enviar solicitud
L0778250725 x 0,75 mm²0,16 mm14,7 mm180 kg/km305 kg/km Enviar solicitud
L0778360736 x 0,75 mm²0,16 mm16,9 mm259,2 kg/km441 kg/km Enviar solicitud
L0778500750 x 0,75 mm²0,16 mm20,1 mm360 kg/km602 kg/km Enviar solicitud
L0778650765 x 0,75 mm²0,16 mm22,6 mm468 kg/km778 kg/km Enviar solicitud
L077802102 x 1,00 mm²0,16 mm6 mm19,2 kg/km46 kg/km Enviar solicitud
L077803103 x 1,00 mm²0,16 mm6,3 mm28,8 kg/km59 kg/km Enviar solicitud
L077804104 x 1,00 mm²0,16 mm6,9 mm38,4 kg/km73 kg/km Enviar solicitud
L077805105 x 1,00 mm²0,16 mm7,5 mm48 kg/km90 kg/km Enviar solicitud
L077807107 x 1,00 mm²0,16 mm8,8 mm67,2 kg/km126 kg/km Enviar solicitud
L0778121012 x 1,00 mm²0,16 mm11 mm115,2 kg/km191 kg/km Enviar solicitud
L0778181018 x 1,00 mm²0,16 mm12,8 mm172,8 kg/km275 kg/km Enviar solicitud
L0778251025 x 1,00 mm²0,16 mm15,7 mm240 kg/km382 kg/km Enviar solicitud
L0778361036 x 1,00 mm²0,16 mm18 mm345,6 kg/km547 kg/km Enviar solicitud
L0778501050 x 1,00 mm²0,16 mm21 mm480 kg/km732 kg/km Enviar solicitud
L0778651065 x 1,00 mm²0,16 mm23,7 mm624 kg/km963 kg/km Enviar solicitud
L077802152 x 1,50 mm²0,16 mm6,6 mm28,8 kg/km58 kg/km Enviar solicitud
L077803153 x 1,50 mm²0,16 mm7 mm43,2 kg/km78 kg/km Enviar solicitud
L077804154 x 1,50 mm²0,16 mm7,6 mm57,6 kg/km97 kg/km Enviar solicitud
L077805155 x 1,50 mm²0,16 mm8,3 mm72 kg/km120 kg/km Enviar solicitud
L077807157 x 1,50 mm²0,16 mm10,2 mm100,8 kg/km175 kg/km Enviar solicitud
L0778121512 x 1,50 mm²0,16 mm12,3 mm172,8 kg/km259 kg/km Enviar solicitud
L0778181518 x 1,50 mm²0,16 mm14,4 mm259,2 kg/km380 kg/km Enviar solicitud
L0778251525 x 1,50 mm²0,16 mm18 mm360 kg/km533 kg/km Enviar solicitud
L0778361536 x 1,50 mm²0,16 mm20,1 mm518,4 kg/km746 kg/km Enviar solicitud
L0778501550 x 1,50 mm²0,16 mm23,9 mm720 kg/km1021 kg/km Enviar solicitud
L0778651565 x 1,50 mm²0,16 mm26,8 mm936 kg/km1321 kg/km Enviar solicitud
L077802252 x 2,50 mm²0,16 mm8,4 mm48 kg/km93 kg/km Enviar solicitud
L077803253 x 2,50 mm²0,16 mm8,9 mm72 kg/km125 kg/km Enviar solicitud
L077804254 x 2,50 mm²0,16 mm10,1 mm96 kg/km163 kg/km Enviar solicitud
L077805255 x 2,50 mm²0,16 mm11,1 mm120 kg/km201 kg/km Enviar solicitud
L077807257 x 2,50 mm²0,16 mm13,2 mm168 kg/km285 kg/km Enviar solicitud
L0778122512 x 2,50 mm²0,16 mm16,4 mm288 kg/km431 kg/km Enviar solicitud
L0778182518 x 2,50 mm²0,16 mm19,7 mm432 kg/km650 kg/km Enviar solicitud
L0778252525 x 2,50 mm²0,16 mm23,9 mm600 kg/km879 kg/km Enviar solicitud
L0778362536 x 2,50 mm²0,16 mm27,2 mm864 kg/km1255 kg/km Enviar solicitud
L077802402 x 4,00 mm²0,16 mm10,2 mm76,8 kg/km145 kg/km Enviar solicitud
L077803403 x 4,00 mm²0,16 mm10,8 mm115,2 kg/km190 kg/km Enviar solicitud
L077804404 x 4,00 mm²0,16 mm11,6 mm153,6 kg/km238 kg/km Enviar solicitud
L077805405 x 4,00 mm²0,16 mm12,9 mm192 kg/km305 kg/km Enviar solicitud
L077807407 x 4,00 mm²0,16 mm15,2 mm268,8 kg/km426 kg/km Enviar solicitud
L0778124012 x 4,00 mm²0,16 mm18,9 mm460,8 kg/km657 kg/km Enviar solicitud
L077802602 x 6,00 mm²0,21 mm12,5 mm115,2 kg/km218 kg/km Enviar solicitud
L077803603 x 6,00 mm²0,21 mm13,2 mm172,8 kg/km286 kg/km Enviar solicitud
L077804604 x 6,00 mm²0,21 mm14,4 mm230,4 kg/km364 kg/km Enviar solicitud
L077805605 x 6,00 mm²0,21 mm15,9 mm288 kg/km461 kg/km Enviar solicitud
L077807607 x 6,00 mm²0,21 mm18,7 mm403,2 kg/km642 kg/km Enviar solicitud
L077803613 x 10,0 mm²0,21 mm15,9 mm288 kg/km416 kg/km Enviar solicitud
L077804614 x 10,0 mm²0,21 mm17,3 mm384 kg/km570 kg/km Enviar solicitud
L077805615 x 10,0 mm²0,21 mm19,1 mm480 kg/km724 kg/km Enviar solicitud
L077803623 x 16,0 mm²0,21 mm18,6 mm460,8 kg/km664 kg/km Enviar solicitud
L077804624 x 16,0 mm²0,21 mm20,3 mm614,4 kg/km849 kg/km Enviar solicitud
L077805625 x 16,0 mm²0,21 mm22,4 mm768 kg/km1081 kg/km Enviar solicitud
L077804634 x 25,0 mm²0,21 mm24,1 mm960 kg/km1247 kg/km Enviar solicitud
L077805635 x 25,0 mm²0,21 mm26,7 mm1200 kg/km1601 kg/km Enviar solicitud
L077804644 x 35,0 mm²0,21 mm27,5 mm1344 kg/km1665 kg/km Enviar solicitud
L077805645 x 35,0 mm²0,21 mm30,4 mm1680 kg/km2140 kg/km Enviar solicitud
L077804654 x 50,0 mm²0,31 mm32,5 mm1920 kg/km2354 kg/km Enviar solicitud
L077805655 x 50,0 mm²0,31 mm36,5 mm2400 kg/km3066 kg/km Enviar solicitud
№ art.
№ de conductores x
sección
Mayor alambre ø
ø exterior ± 5%
Peso del cobre
Peso del cable ≈
L07780205
2 x 0,50 mm²
0,16 mm
5,3 mm
9,6 kg/km
32 kg/km
L07780305
3 x 0,50 mm²
0,16 mm
5,6 mm
14,4 kg/km
40 kg/km
L07780405
4 x 0,50 mm²
0,16 mm
6 mm
19,2 kg/km
48 kg/km
L07780505
5 x 0,50 mm²
0,16 mm
6,5 mm
24 kg/km
58 kg/km
L07780705
7 x 0,50 mm²
0,16 mm
7,6 mm
33,6 kg/km
81 kg/km
L07781205
12 x 0,50 mm²
0,16 mm
9,5 mm
57,6 kg/km
115 kg/km
L07781805
18 x 0,50 mm²
0,16 mm
11,1 mm
86,4 kg/km
175 kg/km
L07782505
25 x 0,50 mm²
0,16 mm
13,2 mm
120 kg/km
230 kg/km
L07783605
36 x 0,50 mm²
0,16 mm
14,7 mm
172,8 kg/km
319 kg/km
L07785005
50 x 0,50 mm²
0,16 mm
18 mm
240 kg/km
452 kg/km
L07786505
65 x 0,50 mm²
0,16 mm
20,2 mm
312 kg/km
583 kg/km
L07780207
2 x 0,75 mm²
0,16 mm
5,8 mm
14,4 kg/km
40 kg/km
L07780307
3 x 0,75 mm²
0,16 mm
6,1 mm
21,6 kg/km
51 kg/km
L07780407
4 x 0,75 mm²
0,16 mm
6,6 mm
28,8 kg/km
61 kg/km
L07780507
5 x 0,75 mm²
0,16 mm
7,2 mm
36 kg/km
76 kg/km
L07780707
7 x 0,75 mm²
0,16 mm
8,5 mm
50,4 kg/km
106 kg/km
L07781207
12 x 0,75 mm²
0,16 mm
10,6 mm
86,4 kg/km
160 kg/km
L07781807
18 x 0,75 mm²
0,16 mm
12,4 mm
129,6 kg/km
233 kg/km
L07782507
25 x 0,75 mm²
0,16 mm
14,7 mm
180 kg/km
305 kg/km
L07783607
36 x 0,75 mm²
0,16 mm
16,9 mm
259,2 kg/km
441 kg/km
L07785007
50 x 0,75 mm²
0,16 mm
20,1 mm
360 kg/km
602 kg/km
L07786507
65 x 0,75 mm²
0,16 mm
22,6 mm
468 kg/km
778 kg/km
L07780210
2 x 1,00 mm²
0,16 mm
6 mm
19,2 kg/km
46 kg/km
L07780310
3 x 1,00 mm²
0,16 mm
6,3 mm
28,8 kg/km
59 kg/km
L07780410
4 x 1,00 mm²
0,16 mm
6,9 mm
38,4 kg/km
73 kg/km
L07780510
5 x 1,00 mm²
0,16 mm
7,5 mm
48 kg/km
90 kg/km
L07780710
7 x 1,00 mm²
0,16 mm
8,8 mm
67,2 kg/km
126 kg/km
L07781210
12 x 1,00 mm²
0,16 mm
11 mm
115,2 kg/km
191 kg/km
L07781810
18 x 1,00 mm²
0,16 mm
12,8 mm
172,8 kg/km
275 kg/km
L07782510
25 x 1,00 mm²
0,16 mm
15,7 mm
240 kg/km
382 kg/km
L07783610
36 x 1,00 mm²
0,16 mm
18 mm
345,6 kg/km
547 kg/km
L07785010
50 x 1,00 mm²
0,16 mm
21 mm
480 kg/km
732 kg/km
L07786510
65 x 1,00 mm²
0,16 mm
23,7 mm
624 kg/km
963 kg/km
L07780215
2 x 1,50 mm²
0,16 mm
6,6 mm
28,8 kg/km
58 kg/km
L07780315
3 x 1,50 mm²
0,16 mm
7 mm
43,2 kg/km
78 kg/km
L07780415
4 x 1,50 mm²
0,16 mm
7,6 mm
57,6 kg/km
97 kg/km
L07780515
5 x 1,50 mm²
0,16 mm
8,3 mm
72 kg/km
120 kg/km
L07780715
7 x 1,50 mm²
0,16 mm
10,2 mm
100,8 kg/km
175 kg/km
L07781215
12 x 1,50 mm²
0,16 mm
12,3 mm
172,8 kg/km
259 kg/km
L07781815
18 x 1,50 mm²
0,16 mm
14,4 mm
259,2 kg/km
380 kg/km
L07782515
25 x 1,50 mm²
0,16 mm
18 mm
360 kg/km
533 kg/km
L07783615
36 x 1,50 mm²
0,16 mm
20,1 mm
518,4 kg/km
746 kg/km
L07785015
50 x 1,50 mm²
0,16 mm
23,9 mm
720 kg/km
1021 kg/km
L07786515
65 x 1,50 mm²
0,16 mm
26,8 mm
936 kg/km
1321 kg/km
L07780225
2 x 2,50 mm²
0,16 mm
8,4 mm
48 kg/km
93 kg/km
L07780325
3 x 2,50 mm²
0,16 mm
8,9 mm
72 kg/km
125 kg/km
L07780425
4 x 2,50 mm²
0,16 mm
10,1 mm
96 kg/km
163 kg/km
L07780525
5 x 2,50 mm²
0,16 mm
11,1 mm
120 kg/km
201 kg/km
L07780725
7 x 2,50 mm²
0,16 mm
13,2 mm
168 kg/km
285 kg/km
L07781225
12 x 2,50 mm²
0,16 mm
16,4 mm
288 kg/km
431 kg/km
L07781825
18 x 2,50 mm²
0,16 mm
19,7 mm
432 kg/km
650 kg/km
L07782525
25 x 2,50 mm²
0,16 mm
23,9 mm
600 kg/km
879 kg/km
L07783625
36 x 2,50 mm²
0,16 mm
27,2 mm
864 kg/km
1255 kg/km
L07780240
2 x 4,00 mm²
0,16 mm
10,2 mm
76,8 kg/km
145 kg/km
L07780340
3 x 4,00 mm²
0,16 mm
10,8 mm
115,2 kg/km
190 kg/km
L07780440
4 x 4,00 mm²
0,16 mm
11,6 mm
153,6 kg/km
238 kg/km
L07780540
5 x 4,00 mm²
0,16 mm
12,9 mm
192 kg/km
305 kg/km
L07780740
7 x 4,00 mm²
0,16 mm
15,2 mm
268,8 kg/km
426 kg/km
L07781240
12 x 4,00 mm²
0,16 mm
18,9 mm
460,8 kg/km
657 kg/km
L07780260
2 x 6,00 mm²
0,21 mm
12,5 mm
115,2 kg/km
218 kg/km
L07780360
3 x 6,00 mm²
0,21 mm
13,2 mm
172,8 kg/km
286 kg/km
L07780460
4 x 6,00 mm²
0,21 mm
14,4 mm
230,4 kg/km
364 kg/km
L07780560
5 x 6,00 mm²
0,21 mm
15,9 mm
288 kg/km
461 kg/km
L07780760
7 x 6,00 mm²
0,21 mm
18,7 mm
403,2 kg/km
642 kg/km
L07780361
3 x 10,0 mm²
0,21 mm
15,9 mm
288 kg/km
416 kg/km
L07780461
4 x 10,0 mm²
0,21 mm
17,3 mm
384 kg/km
570 kg/km
L07780561
5 x 10,0 mm²
0,21 mm
19,1 mm
480 kg/km
724 kg/km
L07780362
3 x 16,0 mm²
0,21 mm
18,6 mm
460,8 kg/km
664 kg/km
L07780462
4 x 16,0 mm²
0,21 mm
20,3 mm
614,4 kg/km
849 kg/km
L07780562
5 x 16,0 mm²
0,21 mm
22,4 mm
768 kg/km
1081 kg/km
L07780463
4 x 25,0 mm²
0,21 mm
24,1 mm
960 kg/km
1247 kg/km
L07780563
5 x 25,0 mm²
0,21 mm
26,7 mm
1200 kg/km
1601 kg/km
L07780464
4 x 35,0 mm²
0,21 mm
27,5 mm
1344 kg/km
1665 kg/km
L07780564
5 x 35,0 mm²
0,21 mm
30,4 mm
1680 kg/km
2140 kg/km
L07780465
4 x 50,0 mm²
0,31 mm
32,5 mm
1920 kg/km
2354 kg/km
L07780565
5 x 50,0 mm²
0,31 mm
36,5 mm
2400 kg/km
3066 kg/km

Otros dimensiones y colores posible a petición.

Más Productos de Cables para cadenas

Cables altamente flexibles exactamente según sus deseos

Empresa familiar de construcción y producción desde 1947

Envíe ahora una consulta sin compromiso
+49 (0)2162 898-0
Lunes - Jueves 7:30–16:30 h
Viernes 7:30–15:00 h
