SL 811
Cable de conexión para motores, PUR, con conductores de PVC 0,6/1 kV

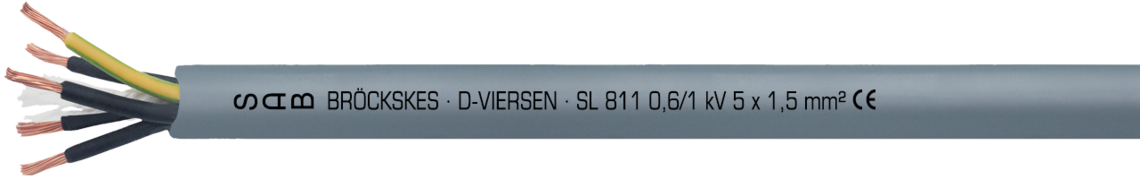

Ejemplo de marcación por SL 811 08110415: SAB BRÖCKSKES · D-VIERSEN · SL 811 0,6/1 kV 5 x 1,5 mm² CE
Aplicación
Cable de conexión para motores, PUR, con conductores de PVC y tensión nominal de 0,6/1 kV. Éste cable puede ser aplicado en las sistemas de automatización, técnica de control y producción, construcción de maquinaria, motores y sistemas de accionamiento.
Ventajas
- para cadenas
- flexible
- cubierta robusta
- resistencia al aceite
Construcción
Conductor | venas de cobre según IEC 60228, VDE 0295, clase 6 |
---|---|
Aislamiento | PVC, TI2 según EN 50363-3 + VDE 0207-363-3 |
Código ident. | conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334 con conductor de protección amarillo/verde |
Cableado | en capas |
Envoltura | capa fina de algodón |
Material cubierta | PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2 con una superficie mate |
Color cubierta | gris (RAL 7000) |
venas de cobre según IEC 60228, VDE 0295, clase 6
PVC, TI2 según EN 50363-3 + VDE 0207-363-3
conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334
con conductor de protección amarillo/verde
en capas
capa fina de algodón
PUR, TMPU según EN 50363-10-2 + VDE 0207-363-10-2 con una superficie mate
gris (RAL 7000)
Datos técnicos
Tensión nominal | Uo/U 0,6/1 kV |
---|---|
Tensión de prueba | conductor/conductor 4000 V |
Radio curvatura mín. | instalación fija: 4 x d instalación flexible: 6 x d duraderamente flexible: 10 x d |
Resistencia radiación | 5 x 10⁷ cJ/kg |
Rango de temperatura | instalación fija: -40/+70 °C instalación flexible: +5/+70 °C |
Resistencia al aceite | muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
Resistencia química | buena resistencia a ácidos, soluciones alcalinas, solventes, líquidos hidráulicos, etc. |
Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U 0,6/1 kV
conductor/conductor 4000 V
instalación fija: 4 x d
instalación flexible: 6 x d
duraderamente flexible: 10 x d
5 x 10⁷ cJ/kg
instalación fija: -40/+70 °C
instalación flexible: +5/+70 °C
muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2
buena resistencia a ácidos, soluciones alcalinas, solventes, líquidos hidráulicos, etc.
según RoHS directiva de la Unión Europea
Dimensión
№ art. |
№ de conductores x sección | Mayor alambre ø | Peso del cobre | Peso del cable ≈ | |
---|---|---|---|---|---|
L08110415 | 4 x 1,5 mm² | 0,16 mm | 57,6 kg/km | 125 kg/km | Enviar solicitud |
L08110425 | 4 x 2,5 mm² | 0,16 mm | 96 kg/km | 191 kg/km | Enviar solicitud |
L08110440 | 4 x 4 mm² | 0,16 mm | 153,6 kg/km | 268 kg/km | Enviar solicitud |
L08110460 | 4 x 6 mm² | 0,21 mm | 230,4 kg/km | 356 kg/km | Enviar solicitud |
L08110470 | 4 x 10 mm² | 0,21 mm | 384 kg/km | 601 kg/km | Enviar solicitud |
L08110480 | 4 x 16 mm² | 0,21 mm | 614,4 kg/km | 862 kg/km | Enviar solicitud |
L08110490 | 4 x 25 mm² | 0,21 mm | 960 kg/km | 1297 kg/km | Enviar solicitud |
L08110495 | 4 x 35 mm² | 0,21 mm | 1344 kg/km | 1751 kg/km | Enviar solicitud |
L08110496 | 4 x 50 mm² | 0,31 mm | 1920 kg/km | 2423 kg/km | Enviar solicitud |
L08110515 | 5 x 1,5 mm² | 0,16 mm | 72 kg/km | 154 kg/km | Enviar solicitud |
L08110525 | 5 x 2,5 mm² | 0,16 mm | 120 kg/km | 230 kg/km | Enviar solicitud |
L08110540 | 5 x 4 mm² | 0,16 mm | 192 kg/km | 317 kg/km | Enviar solicitud |
L08110560 | 5 x 6 mm² | 0,21 mm | 288 kg/km | 449 kg/km | Enviar solicitud |
L08110570 | 5 x 10 mm² | 0,21 mm | 480 kg/km | 739 kg/km | Enviar solicitud |
L08110580 | 5 x 16 mm² | 0,21 mm | 768 kg/km | 1079 kg/km | Enviar solicitud |
L08110590 | 5 x 25 mm² | 0,21 mm | 1200 kg/km | 1597 kg/km | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
