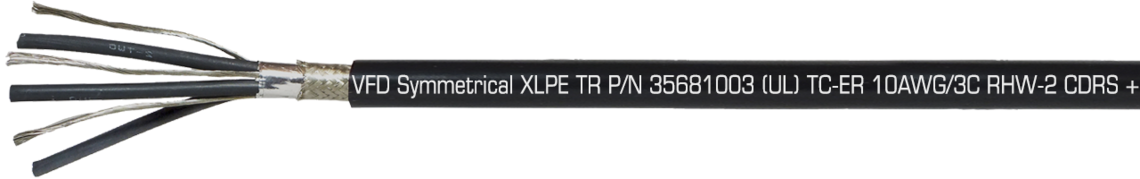

VFD Symmetrical XLPE TR
Variable frequency drive - tipo TC-ER - cable VFD apantallado doble con aislamiento XLPE y 3 conductores neutros simétricos
Ejemplo de marcatura: SAB NORTH AMERICA VFD Symmetrical XLPE TR P/N 35681003 (UL) TC-ER 10AWG/3C RHW-2 CDRS + 3 x 14 AWG GNDS 90C Dry/Wet, Oil Resistant I/II, Sunlight Resistant, Direct Burial, (UL) WTTC 1000V, (UL) Flexible Motor Supply Cable, c(UL) CIC-TC XLPE 600V FT4, CSA AWM I/II A/B 90C 1000V FT4 RoHS CE
Aplicación
Cable de alimentación de motor flexible y apantallado para servoaccionamientos y sistemas servo con control de velocidad. El cable tiene conductores trifásicos y 3 conductores neutros simétricos estañados. El conductores trifásicos están aislados con un aislamiento reticulado más grueso que ofrece mejor resistencia al calor, baja capacitancia y mejor protección contra la descarga de corona.
Ventajas
- conexión del convertidor de frecuencias con el motor servo
- aprobación WTTC
- cable trenzado más fino para una mayor flexibilidad
- UL 90°C wet
- TC-ER: UL standard 1277
- UL cable de conexión para motores flexible 1000 V
- núcleos reticulados, mejores para instalaciones más largas
- resistencia al aceite I & II
- pantalla doble (100% pantalla)
- 3 conductores neutros simétricos
- Class 1 Div 2 per NEC Article 501.4 (B)
Informaciones adicionales
- NFPA 79 para instalaciones industriales
- resistente a la temperatura hasta -40°C
- aplicación de Heavy-Duty
Construcción
| Conductor | venas de cobre clase K |
|---|---|
| Aislamiento | PE reticulado |
| Código ident. | conductores negro-gris y numerados consecutivamente |
| Cableado | en capas con 3 conductores neutros estañados en los huecos |
| Pantalla | trenzado doble, hoja de AMA y trenzado de cobre estañado |
| Material cubierta | Copolímero especial, resistente al aceite y UV |
| Color cubierta | negro (RAL 9005) |
venas de cobre clase K
PE reticulado
conductores negro-gris y numerados consecutivamente
en capas con 3 conductores neutros estañados en los huecos
trenzado doble, hoja de AMA y trenzado de cobre estañado
Copolímero especial, resistente al aceite y UV
negro (RAL 9005)
Datos técnicos
| Tensión | (UL) / c(UL): 600 V CSA-AWM / (UL) WTTC: 1000 V |
|---|---|
| Tensión de prueba | 3000 V |
| Radio curvatura mín. | 12 x d |
| Rango de temperatura | (UL) / c(UL) / CSA-AWM: hasta +90 °C instalación fija: -40/+105 °C |
| Comportamiento en combustión | (UL) / c(UL) FT4, c(UL) / CSA-AWM FT1, FT2 |
| Resistencia al aceite l & ll | sí |
| Resistencia-UV | sí |
| Exposed Runs | sí |
| Cold Bend Test | -40 °C |
| Direct Burial | sí |
| Sin contaminante | según RoHS directiva de la Unión Europea |
(UL) / c(UL): 600 V
CSA-AWM / (UL) WTTC: 1000 V
3000 V
12 x d
(UL) / c(UL) / CSA-AWM: hasta +90 °C
instalación fija: -40/+105 °C
(UL) / c(UL) FT4, c(UL) / CSA-AWM FT1, FT2
sí
sí
sí
-40 °C
sí
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección |
Conductor neutral x sección | ø exterior ± 10% | Peso del cable ≈ | |
|---|---|---|---|---|---|
| L35681403 | 14 AWG/3c | 3 x 18 AWG | 12,7 mm | 170 kg/km | Enviar solicitud |
| L35681203 | 12 AWG/3c | 3 x 16 AWG | 14,5 mm | 230 kg/km | Enviar solicitud |
| L35681003 | 10 AWG/3c | 3 x 14 AWG | 16,3 mm | 312 kg/km | Enviar solicitud |
| L35680803 | 8 AWG/3c | 3 x 14 AWG | 20,6 mm | 465 kg/km | Enviar solicitud |
| L35680603 | 6 AWG/3c | 3 x 12 AWG | 24,2 mm | 674 kg/km | Enviar solicitud |
| L35680403 | 4 AWG/3c | 3 x 12 AWG | 27,0 mm | 877 kg/km | Enviar solicitud |
| L35680203 | 2 AWG/3c | 3 x 10 AWG | 31,1 mm | 1266 kg/km | Enviar solicitud |
| L35680103 | 1 AWG/3c | 3 x 8 AWG | 33,1 mm | 1545 kg/km | Enviar solicitud |
| L35681103 | 1/0 AWG/3c | 3 x 8 AWG | 35,8 mm | 1757 kg/km | Enviar solicitud |
| L35682103 | 2/0 AWG/3c | 3 x 8 AWG | 38,3 mm | 2167 kg/km | Enviar solicitud |
| L35683103 | 3/0 AWG/3c | 3 x 6 AWG | 40,7 mm | 2508 kg/km | Enviar solicitud |
| L35684103 | 4/0 AWG/3c | 3 x 6 AWG | 48,0 mm | 3060 kg/km | Enviar solicitud |
| L35682503 | 250 MCM/3c | 3 x 6 AWG | 50,9 mm | 3680 kg/km | Enviar solicitud |
| L35683503 | 350 MCM/3c | 3 x 2 AWG | 56,7 mm | 5170 kg/km | Enviar solicitud |
| L35685003 | 500 MCM/3c | 3 x 2 AWG | 63,2 mm | 6353 kg/km | Enviar solicitud |
sección
sección
Otros dimensiones y colores posible a petición.
