Pruebas de los cables eléctricos y la fibra óptica bajo el fuego
| Descripción | IEC 60332-1-2 según VDE 0482-332-1-2 | IEC 60332-2-2 según VDE 0482-332-2-2 |
|---|---|---|

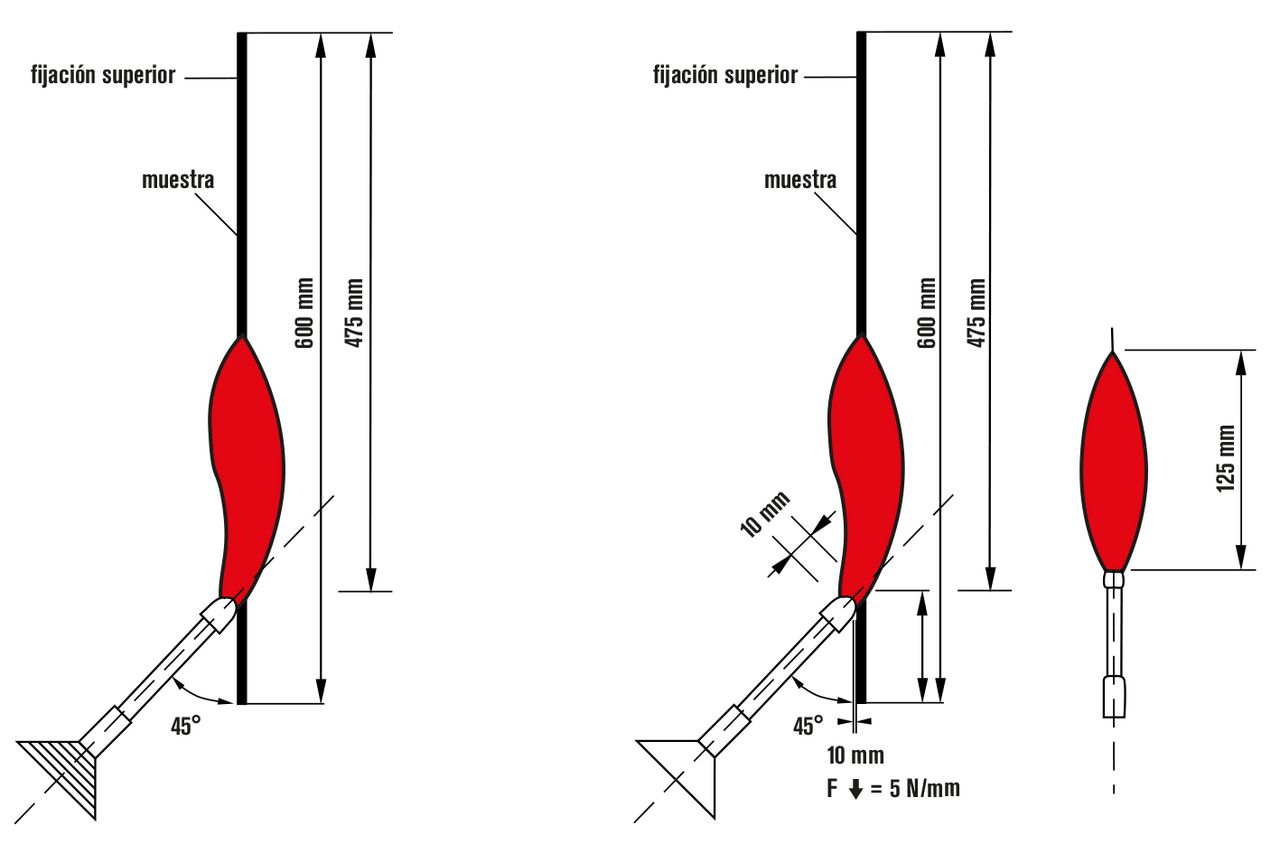

| Prueba de propagación vertical de la llama sobre conductor o cable aisladoprocedimiento por llama a premezcla de 1 kW | Prueba de propagación vertical de la llama sobre conductor o cable aislado de pequeña sección - procedimiento por llama de tipo difusión | |
| largura de la muestra | 600 mm | 600 mm |
| quemador | según IEC 60332-1-1 | según IEC 60332-2-1 |
| temperatura de llama prueba | 1 kW llama | definición por la largura requerida de la llama |
| posición de la muestra | vertical | vertical |
| posición de la llama | 45° con la muestra en vertical | 45° con la muestra en vertical |
| duración de inflamación | ver tabla 1 | 20 segundos |
| condiciones | El cable debe ser autoextinguible. La avería o carbonización puede solamente alcanzar como máximo 50 mm bajo la fijación superior. Además, para superar la prueba, la distancia entre el inicio superior de la carbonización (por encima del punto de inflamación) y el inicio inferior de la carbonización (por debajo del punto de inflamación) no deberá superar los 425 mm. Si la carbonización se extiende hacia abajo más de 540 mm desde el extremo inferior de la fijación superior, también se registrará como defecto. | El cable debe ser autoextinguible. La avería o carbonización puede solamente alcanzar como máximo 50 mm bajo la fijación superior. Si la carbonización se extiende hacia abajo más de 540 mm desde el extremo inferior de la fijación superior, también se registrará como defecto. |
diámetro exterior de la muestra en mm | duración de inflamación en segundos |
|---|---|
| D ≤ 25 | 60 |
| 25 mm < D ≤ 50 | 120 |
| 50 mm < D ≤ 75 | 240 |
| D > 7D > 75 mm | 480 |
Si hay que probar cables con secciones no redondas (por ejemplo, los cables planos), hay que medir el perímetro de estos cables y calcular un diámetro redondo equivalente.
Cables según IEC 60332-1-2 + VDE 0482-332-1-2
Tipo de cable | Descripción técnica |
| SABIX® R 600 FRNC | SABIX® Rail Control con conductores numerados, ensayo según EN 45545-2 |
| SABorganic S 1000 Control | cable de control en S/PUR, duraderamente flexible de forma permanente con conductores numerados y reducción de la huella de CO2 |
| SL 875 C | cable híbridos de conexión para motores de baja capacidad, PUR, con pantella de cobre general, solución de un cable solo, 0,6/1 kV |
| CATLine CAT 7A R flex | cable de Gigabit Ethernet CAT 7A, sin halógenos, duraderamente flexible especialmente para aplicación en trenes según EN 45545-2 |
| SAB RailLine 560 | SABIX® Rail cable con conductores numerados, duraderamente flexible, ensayo según EN 45545-2 |
