CATLine CAT 6 RT
Cable de Gigabit Ethernet CAT 6 para cadenas y para aplicación en robots industriales, con aprobación UL/CSA

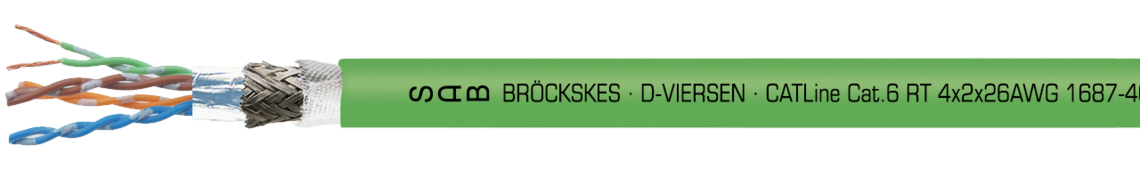

Ejemplo de marcación por CATLine CAT 6 RT: SAB BRÖCKSKES · D-VIERSEN · CATLine Cat.6 RT 4x2x26AWG 1687-4630 UL AWM Style 20549 80°C 300V CSA AWM I/II A/B 80°C 300V FT2 CE
Aplicación
Cable Ethernet CAT 6 adecuado para cadenas de arrastre, adecuado para robots para uso en condiciones industriales difíciles, p. Ej. altas temperaturas, contaminación con aceites y grasas, productos químicos agresivos o humedad. El cable CAT 6 es especialmente adecuado para su uso en automatización.
Ventajas
- con aprobación UL/CSA
- para cadenas
- para robots
- sin halógenos
- antiinflamable y autoextinguible
- muy buena resistencia al aceite
- buena contra productos químicos agresivos
Informaciones adicionales
- +90°C bajo petición
- también posible como cable premontado p. ej. con enchufe M12/RJ45
Construcción
| Dimension | 4 x 2 x 26 AWG |
|---|---|
| Conductor | venas de cobre estañado, con hilo fino |
| Aislamiento | Polímero especiales |
| Código ident. | blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón |
| Cableado | conductores juntos trenzados en pares, pares juntos |
| Envoltura | capa fina de algodón |
| Pantalla | hoja de aluminio y trenzado de cobre estañado |
| Envoltura | capa fina de algodón |
| Material cubierta | PUR |
| Color cubierta | verde (similar RAL 6018) |
4 x 2 x 26 AWG
venas de cobre estañado, con hilo fino
Polímero especiales
blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón
conductores juntos trenzados en pares, pares juntos
capa fina de algodón
hoja de aluminio y trenzado de cobre estañado
capa fina de algodón
PUR
verde (similar RAL 6018)
Datos técnicos
| Tensión de servicio | máx . 90 V |
|---|---|
| Tensión UL | 300 V |
| Tensión de prueba | conductor/conductor 2000 V conductor/pantalla 2000 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d duraderamente flexible: 15 x d |
| Ángulo de torsión | hasta ± 180°/m |
| Rango de temperatura VDE | instalación fija: - 40°C / + 70 °C instalación flexible: - 40°C / + 70 °C UL: hasta + 80°C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2 |
| Prueba de llama | UL Horizontal Flame Test FT2 |
| Resistencia al aceite | |
| Impedancia característica (100 MHz) | 100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia a imitación de EN 50288-5-2 / CAT 6 |
| Flexibilidad | muy bien |
| UL Style | 20549 |
| Aplicación | adecuado para aplicaciones EtherCAT y EtherNET/IP |
| Sin contaminante | según RoHS directiva de la Unión Europea |
máx . 90 V
300 V
conductor/conductor 2000 V
conductor/pantalla 2000 V
instalación fija: 5 x d
instalación flexible: 10 x d
duraderamente flexible: 15 x d
hasta ± 180°/m
instalación fija: - 40°C / + 70 °C
instalación flexible: - 40°C / + 70 °C
UL: hasta + 80°C
según IEC 60754-1 + VDE 0482-754-1
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2
UL Horizontal Flame Test FT2
100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia
a imitación de EN 50288-5-2 / CAT 6
muy bien
20549
adecuado para aplicaciones EtherCAT y EtherNET/IP
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión |
ø máx. del conductor | Peso del cobre | Peso del cable ≈ | ø exterior ± 5% | |
|---|---|---|---|---|---|---|
| L16874630 | 4 x 2 x 26 AWG | 1,05 mm | 32 kg/km | 57 kg/km | 7,1 mm | Enviar solicitud |
conductor
Otros dimensiones y colores posible a petición.
