CATLine CAT 5e BL
CAT 5e sin halógenos (cables de Ethernet) para la aplicación naval

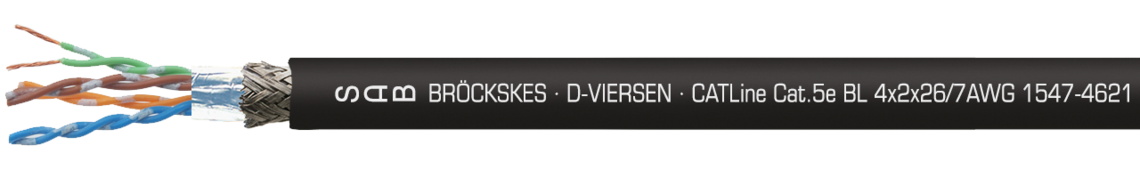

Aufdruck-Beispiel für CATLine CAT 5e BL 15474621: SAB BRÖCKSKES · D-VIERSEN · Cat.5e BL 4x2x26 AWG 1747-4421 UL AWM Style 21080 75°C 300V CE
Aplicación
Cable Ethernet CAT 5e sin halógenos con aprobación ABS y UL para uso marítimo.
Ventajas
- ABS Type Approval
- TR IEC 60092-370
- con aprobación UL
- sin halógenos
- sin asbesto
- no propagación de la llama
- antiinflamable y autoextinguible
- buena contra productos químicos agresivos
Informaciones adicionales
también posible como cable premontado p. ej. con enchufe M12/RJ45
Construcción
| Dimension | 2 x 2 x 24 AWG 2 x 2 x 22 AWG 4 x 2 x 26 AWG |
|---|---|
| Conductor | venas de cobre, con hilo fino |
| Aislamiento | polímero especiales |
| Código ident. | 2 x 2 x 24 AWG et 2 x 2 x 22 AWG: azul, amarillo, blanco, naranja
4 x 2 x 26 AWG: blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón |
| Cableado | 2 x 2 x 24 AWG y 2 x 2 x 22 AWG: Cuadretes en estrella 4 x 2 x 26 AWG: conductores juntos trenzados en pares, pares juntos |
| Pantalla | hoja de aluminio y trenzado de cobre estañado |
| Material cubierta | SABIX® e especiales |
| Color cubierta | negro |
2 x 2 x 24 AWG
2 x 2 x 22 AWG
4 x 2 x 26 AWG
venas de cobre, con hilo fino
polímero especiales
2 x 2 x 24 AWG et 2 x 2 x 22 AWG:
azul, amarillo, blanco, naranja
4 x 2 x 26 AWG:
blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón
2 x 2 x 24 AWG y 2 x 2 x 22 AWG: Cuadretes en estrella
4 x 2 x 26 AWG: conductores juntos trenzados en pares, pares juntos
hoja de aluminio y trenzado de cobre estañado
SABIX® e especiales
negro
Datos técnicos
| Tensión de servicio | max. 90 V |
|---|---|
| Tensión UL | 300 V |
| Tensión de prueba | conductor/conductor 2000 V conductor/pantalla 2000 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible (sólo 7 hilos): 10 x d |
| Rango de temperatura VDE | instalación fija: - 40°C / + 70 °C instalación flexible: - 30°C / + 70 °C UL: hasta + 75°C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Propagación de la llama | sin propagación de la llama según IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A, UL Horizontal Flame Test FT2, UL AWM Style 21080 |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2 |
| Corrosividad | IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos |
| Densidad de humo | según IEC 61034 + VDE 0482-1034 |
| Impedancia característica (100 MHz) | 100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia a imitación de EN 50288-2-2 / CAT 5 |
| Flexibilidad | bien |
| UL Style | 21080 |
| Aplicación | adecuado para aplicaciones EtherCAT y EtherNET/IP |
| Sin contaminante | según RoHS directiva de la Unión Europea |
max. 90 V
300 V
conductor/conductor 2000 V
conductor/pantalla 2000 V
instalación fija: 5 x d
instalación flexible (sólo 7 hilos): 10 x d
instalación fija: - 40°C / + 70 °C
instalación flexible: - 30°C / + 70 °C
UL: hasta + 75°C
según IEC 60754-1 + VDE 0482-754-1
sin propagación de la llama según IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A,
UL Horizontal Flame Test FT2, UL AWM Style 21080
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2
IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos
según IEC 61034 + VDE 0482-1034
100Ω ± 10Ω, cumple las peticiones eléctricas
y de transmisión a alta frecuencia
a imitación de EN 50288-2-2 / CAT 5
bien
21080
adecuado para aplicaciones EtherCAT y EtherNET/IP
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión | Peso del cobre | Peso del cable ≈ | ø exterior ± 5% | |
|---|---|---|---|---|---|
| L15479001 | 2 x 2 x 24/7 AWG | 22,7 kg/km | 48 kg/km | 5,7 mm | Enviar solicitud |
| L15479002 | 2 x 2 x 22/7 AWG | 29,7 kg/km | 61 kg/km | 6,4 mm | Enviar solicitud |
| L15474621 | 4 x 2 x 26/7 AWG | 31,9 kg/km | 64 kg/km | 7,3 mm | Enviar solicitud |
Otros dimensiones y colores posible a petición.
