CATLine CAT 6A BL

CAT 6A sin halógenos (cable de Ethernet) especialmente para aplicación naval

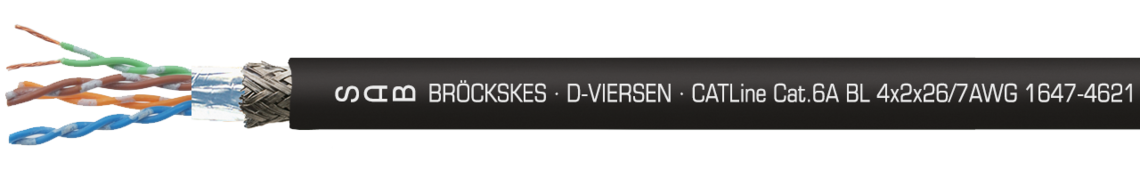

Aufdruck-Beispiel für CATLine CAT 6A BL 16474621:
SAB BRÖCKSKES · D-VIERSEN · Cat.6A BL 4x2x26AWG 1747-4421 UL AWM Style 21080 75°C 300V CE

Aufdruck-Beispiel für CATLine CAT 6A BL 16474621: SAB BRÖCKSKES · D-VIERSEN · Cat.6A BL 4x2x26AWG 1747-4421 UL AWM Style 21080 75°C 300V CE

Aplicación

Cable Ethernet CAT 6A sin halógenos con aprobación ABS y UL para uso marítimo.

Ventajas

  • ABS Type Approval
  • TR IEC 60092-370
  • con aprobación UL
  • sin halógenos
  • sin asbesto
  • sin propagación de la llama
  • antiinflamable y autoextinguible
  • buena contra productos químicos agresivos

Informaciones adicionales

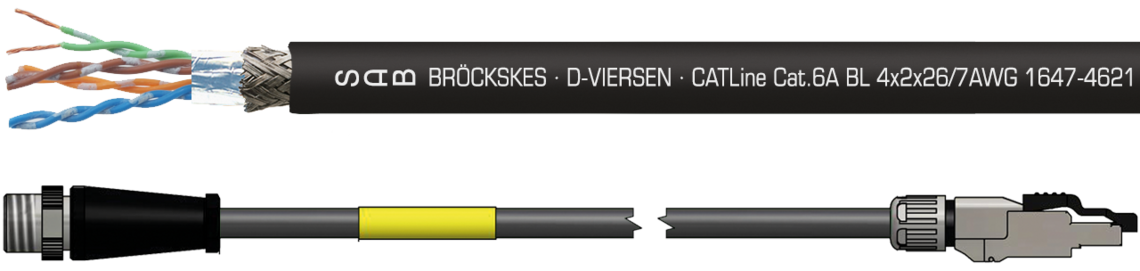

también posible como cable premontado p. ej. con enchufe M12/RJ45

Construcción

Dimension

4 x 2 x 24 AWG

4 x 2 x 26 AWG

Conductor

venas de cobre, con hilo fino

Aislamiento

polímero especiales

Código ident.

blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón

Cableado

conductores juntos trenzados en pares, pares juntos

Pantalla

hoja de aluminio y trenzado de cobre estañado

Material cubierta

SABIX® e especiales

Color cubierta

negro

Dimension

4 x 2 x 24 AWG

4 x 2 x 26 AWG

Conductor

venas de cobre, con hilo fino

Aislamiento

polímero especiales

Código ident.

blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón

Cableado

conductores juntos trenzados en pares, pares juntos

Pantalla

hoja de aluminio y trenzado de cobre estañado

Material cubierta

SABIX® e especiales

Color cubierta

negro

Datos técnicos

Tensión de servicio

max. 90 V

Tensión UL

300 V

Tensión de prueba

conductor/conductor 2000 V

conductor/pantalla 2000 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible (sólo 7 hilos): 10 x d

Rango de temperatura VDE

instalación fija: - 40°C / + 70 °C

instalación flexible: - 30°C / + 70 °C

UL: hasta + 75°C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Propagación de la llama

sin propagación de la llama según IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A,

UL Horizontal Flame Test FT2, UL AWM Style 21080

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Corrosividad

IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos

Densidad de humo

según IEC 61034 + VDE 0482-1034

Impedancia característica (100 MHz)

100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión

a alta frecuencia a imitación de EN 50288-10-2 / CAT 6A

Flexibilidad

bien

UL Style

21080

Aplicación

adecuado para aplicaciones EtherCAT y EtherNET/IP

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

max. 90 V

Tensión UL

300 V

Tensión de prueba

conductor/conductor 2000 V

conductor/pantalla 2000 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible (sólo 7 hilos): 10 x d

Rango de temperatura VDE

instalación fija: - 40°C / + 70 °C

instalación flexible: - 30°C / + 70 °C

UL: hasta + 75°C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Propagación de la llama

sin propagación de la llama según IEC 60332-3-22 + VDE 0482-332-3-22 Cat. A,

UL Horizontal Flame Test FT2, UL AWM Style 21080

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Corrosividad

IEC 60754-2 + VDE 0482-754-2, no desprendimiento de gases corrosivos

Densidad de humo

según IEC 61034 + VDE 0482-1034

Impedancia característica (100 MHz)

100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión

a alta frecuencia a imitación de EN 50288-10-2 / CAT 6A

Flexibilidad

bien

UL Style

21080

Aplicación

adecuado para aplicaciones EtherCAT y EtherNET/IP

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. Dimensión Peso del cobre Peso del cable ≈ ø exterior ± 5%
L164746214 x 2 x 26/7 AWG31,9 kg/km64 kg/km7,3 mm Enviar solicitud
L164744214 x 2 x 24/7 AWG41,1 kg/km81 kg/km8,3 mm Enviar solicitud
№ art.
Dimensión
Peso del cobre
Peso del cable ≈
ø exterior ± 5%
L16474621
4 x 2 x 26/7 AWG
31,9 kg/km
64 kg/km
7,3 mm
L16474421
4 x 2 x 24/7 AWG
41,1 kg/km
81 kg/km
8,3 mm

Otros dimensiones y colores posible a petición.
