IBS 612

Cable INTERBUS-S, PVC, para instalación exterior y subterránea

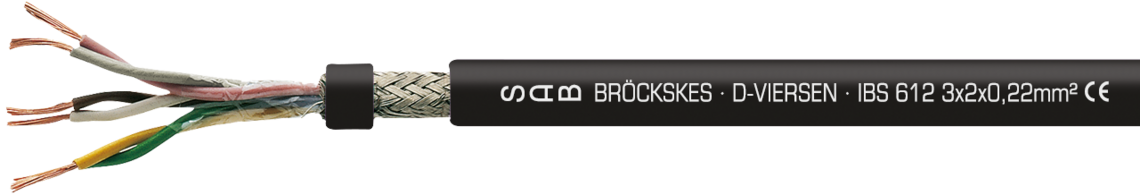

Ejemplo de marcación por S IBS 612 06163251: SAB BRÖCKSKES · D-VIERSEN · S IBS 616 3 x 2 x 0,25 mm² CE

Ejemplo de marcación por S IBS 612 06163251: SAB BRÖCKSKES · D-VIERSEN · S IBS 616 3 x 2 x 0,25 mm² CE

Aplicación

Cable INTERBUS-S, PVC, para instalación exterior y subterránea. El campo de aplicación principal es la tecnología de producción, técnica de procedimiento, tecnología del transporte y almacenaje, industria del automóvil y técnica de accionamiento. Certificado por el Club Interbus.

Ventajas

  • antiinflamable y autoextinguible
  • para la instalación exterior y subterránea

Construcción

Conductor

venas de cobre a imitación de VDE 0812

Aislamiento

PE, 2YI1 según EN 50290-2-23 + VDE 0819-103

Código ident.

a imitación de DIN 47100

Cableado

en pares

Envoltura

hoja de PETP

Pantalla

trenzado de cobre estañado

Material cubierta

PVC, TM2 según EN 50363-4-1

Color cubierta

negro (RAL 9005)

Conductor

venas de cobre a imitación de VDE 0812

Aislamiento

PE, 2YI1 según EN 50290-2-23 + VDE 0819-103

Código ident.

a imitación de DIN 47100

Cableado

en pares

Envoltura

hoja de PETP

Pantalla

trenzado de cobre estañado

Material cubierta

PVC, TM2 según EN 50363-4-1

Color cubierta

negro (RAL 9005)

Datos técnicos

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor: 1000V

conductor/pantalla: 1000V

Radio curvatura mín.

7,5 x d

Resistencia radiación

8 x 10^7 cJ/kg

Rango de temperatura

instalación fija: -30/+70°C

instalación flexible: -5/+70°C

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Resistencia al aceite

según nuestro estándar

Impedancia característica en caso 0.064 MHz

120 Ω ± 20%

Impedancia característica en caso > 1 MHz:

100 Ω ± 15 Ω

Flexibilidad

bien

Aplicación en cadenas

no recomendado

Resistencia a la intemperie

medio

Para aplicación subterránea

adecuado

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión de servicio

máx. 350 V

Tensión de prueba

conductor/conductor: 1000V

conductor/pantalla: 1000V

Radio curvatura mín.

7,5 x d

Resistencia radiación

8 x 10^7 cJ/kg

Rango de temperatura

instalación fija: -30/+70°C

instalación flexible: -5/+70°C

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2

Resistencia al aceite
Impedancia característica en caso 0.064 MHz

120 Ω ± 20%

Impedancia característica en caso > 1 MHz:

100 Ω ± 15 Ω

Flexibilidad

bien

Aplicación en cadenas

no recomendado

Resistencia a la intemperie

medio

Para aplicación subterránea

adecuado

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. Tipo Dimensión ø exterior ± 10% Peso del cobre Peso del cable ≈
L06123228Cable de bus remoto3 x 2 x 0,22 mm²9 mm31,2 kg/km95 kg/km Enviar solicitud
L06126228Cable de bus de instalación remoto3 x 2 x 0,22 mm² + 3 x 1,0 mm²10 mm62 kg/km132 kg/km Enviar solicitud
№ art.
Tipo
Dimensión
ø exterior ± 10%
Peso del cobre
Peso del cable ≈
L06123228
Cable de bus remoto
3 x 2 x 0,22 mm²
9 mm
31,2 kg/km
95 kg/km
L06126228
Cable de bus de instalación remoto
3 x 2 x 0,22 mm² + 3 x 1,0 mm²
10 mm
62 kg/km
132 kg/km

Otros dimensiones y colores posible a petición.
