CC 600 CP
Cable de control, PUR, con conductores numerados y trenzado de cobre según UL/CSA

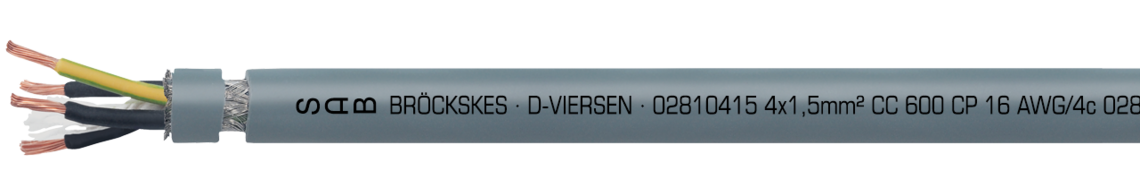

Ejemplo de marcación por CC 600 CP 02812510: SAB BRÖCKSKES · D-VIERSEN · 02812510 25 x 1,0 mm² CC 600 CP 18 AWG/25c 02811825 UL AWM Style 21060 80°C 600V CSA AWM I/II A/B 80°C 600V FT1 FT2 CE
Aplicación
Los cables de control PUR resistentes al aceite se utilizan principalmente en la tecnología de automatización, la industria automotriz y la tecnología de transporte. El cable se puede utilizar para los siguientes radios de curvatura: Radio de curvatura flexible: 10 x d, radio de curvatura fijo: 5 x d.
Ventajas
- aprobación UL/CSA
- resistente al aceite
- resistente a la abrasión
- resiliente
- buena resistencia química
Construcción
| Conductor | venas de cobre según IEC 60228, VDE 0295, clase 5 |
|---|---|
| Aislamiento | PVC, TI2 según EN 50363-3 + VDE 0207-363-3 |
| Código ident. | conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334, conductor de protección amarillo/verde a partir de 3 conductores |
| Cableado | en capas |
| Envoltura | hoja de PETP |
| Pantalla | trenzado de cobre estañado |
| Envoltura | capa fina de algodón |
| Material cubierta | PU según UL 758 |
| Color cubierta | gris (RAL 7000) |
venas de cobre según IEC 60228, VDE 0295, clase 5
PVC, TI2 según EN 50363-3 + VDE 0207-363-3
conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334,
conductor de protección amarillo/verde a partir de 3 conductores
en capas
hoja de PETP
trenzado de cobre estañado
capa fina de algodón
PU según UL 758
gris (RAL 7000)
Datos técnicos
| Tensión nominal | Uo/U: 300/500 V UL/CSA: 600 V |
|---|---|
| Tensión de prueba | conductor/conductor 2000 V conductor/pantalla 2000 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d |
| Resistencia radiación | 5 x 10^7 cJ/kg |
| Rango de temperatura | DIN VDE instalación fija: -40/+70°C DIN VDE instalación flexible: +5/+70°C UL/CSA: hasta +80°C |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, |
| Resistencia al aceite | muy bien - oilrating 60°C según UL 1581 |
| Resistencia química | buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc. |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U: 300/500 V
UL/CSA: 600 V
conductor/conductor 2000 V
conductor/pantalla 2000 V
instalación fija: 5 x d
instalación flexible: 10 x d
5 x 10^7 cJ/kg
DIN VDE instalación fija: -40/+70°C
DIN VDE instalación flexible: +5/+70°C
UL/CSA: hasta +80°C
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2,
UL VW-1, CSA FT1, FT2
muy bien - oilrating 60°C según UL 1581
buena resistencia a ácidos, soluciones alcalinas, solventes, fluidos hidraúlicos, etc.
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø | Peso del cobre | Peso del cable ≈ | ø exterior ± 5% | |
|---|---|---|---|---|---|---|
| L02810205 | 2 x 0,50 mm² | 0,21 mm | 26,1 kg/km | 62 kg/km | 6,7 mm | Enviar solicitud |
| L02810305 | 3 x 0,50 mm² | 0,21 mm | 31,3 kg/km | 70 kg/km | 7 mm | Enviar solicitud |
| L02810405 | 4 x 0,50 mm² | 0,21 mm | 38,1 kg/km | 80 kg/km | 7,4 mm | Enviar solicitud |
| L02810505 | 5 x 0,50 mm² | 0,21 mm | 45,2 kg/km | 95 kg/km | 8 mm | Enviar solicitud |
| L02810705 | 7 x 0,50 mm² | 0,21 mm | 57,5 kg/km | 112 kg/km | 8,5 mm | Enviar solicitud |
| L02811205 | 12 x 0,50 mm² | 0,21 mm | 90,6 kg/km | 167 kg/km | 10,6 mm | Enviar solicitud |
| L02811805 | 18 x 0,50 mm² | 0,21 mm | 146,4 kg/km | 245 kg/km | 12,4 mm | Enviar solicitud |
| L02812505 | 25 x 0,50 mm² | 0,21 mm | 194,3 kg/km | 314 kg/km | 14,4 mm | Enviar solicitud |
| L02810207 | 2 x 0,75 mm² | 0,21 mm | 31,9 kg/km | 72 kg/km | 7,2 mm | Enviar solicitud |
| L02810307 | 3 x 0,75 mm² | 0,21 mm | 39,2 kg/km | 82 kg/km | 7,5 mm | Enviar solicitud |
| L02810407 | 4 x 0,75 mm² | 0,21 mm | 48,4 kg/km | 95 kg/km | 8 mm | Enviar solicitud |
| L02810507 | 5 x 0,75 mm² | 0,21 mm | 57,7 kg/km | 112 kg/km | 8,6 mm | Enviar solicitud |
| L02810707 | 7 x 0,75 mm² | 0,21 mm | 76,6 kg/km | 148 kg/km | 9,9 mm | Enviar solicitud |
| L02811207 | 12 x 0,75 mm² | 0,21 mm | 140,2 kg/km | 219 kg/km | 11,8 mm | Enviar solicitud |
| L02811807 | 18 x 0,75 mm² | 0,21 mm | 189,3 kg/km | 297 kg/km | 13,5 mm | Enviar solicitud |
| L02812507 | 25 x 0,75 mm² | 0,21 mm | 277,8 kg/km | 414 kg/km | 16,4 mm | Enviar solicitud |
| L02810210 | 2 x 1,00 mm² | 0,21 mm | 36,8 kg/km | 79 kg/km | 7,4 mm | Enviar solicitud |
| L02810310 | 3 x 1,00 mm² | 0,21 mm | 48,3 kg/km | 91 kg/km | 7,7 mm | Enviar solicitud |
| L02810410 | 4 x 1,00 mm² | 0,21 mm | 59,9 kg/km | 107 kg/km | 8,3 mm | Enviar solicitud |
| L02810510 | 5 x 1,00 mm² | 0,21 mm | 71,6 kg/km | 127 kg/km | 8,9 mm | Enviar solicitud |
| L02810710 | 7 x 1,00 mm² | 0,21 mm | 96,1 kg/km | 168 kg/km | 10,2 mm | Enviar solicitud |
| L02811210 | 12 x 1,00 mm² | 0,21 mm | 169,2 kg/km | 248 kg/km | 12,2 mm | Enviar solicitud |
| L02811810 | 18 x 1,00 mm² | 0,21 mm | 238,8 kg/km | 347 kg/km | 14,1 mm | Enviar solicitud |
| L02812510 | 25 x 1,00 mm² | 0,21 mm | 349,4 kg/km | 482 kg/km | 17 mm | Enviar solicitud |
| L02810315 | 3 x 1,50 mm² | 0,26 mm | 64,8 kg/km | 112 kg/km | 8,4 mm | Enviar solicitud |
| L02810415 | 4 x 1,50 mm² | 0,26 mm | 81,3 kg/km | 133 kg/km | 9 mm | Enviar solicitud |
| L02810515 | 5 x 1,50 mm² | 0,26 mm | 98,2 kg/km | 159 kg/km | 9,7 mm | Enviar solicitud |
| L02810715 | 7 x 1,50 mm² | 0,26 mm | 148,4 kg/km | 225 kg/km | 11,4 mm | Enviar solicitud |
| L02811215 | 12 x 1,50 mm² | 0,26 mm | 232,4 kg/km | 316 kg/km | 13,5 mm | Enviar solicitud |
| L02811815 | 18 x 1,50 mm² | 0,26 mm | 356,7 kg/km | 475 kg/km | 16,1 mm | Enviar solicitud |
| L02812515 | 25 x 1,50 mm² | 0,26 mm | 483,1 kg/km | 627 kg/km | 18,9 mm | Enviar solicitud |
| L02810325 | 3 x 2,50 mm² | 0,26 mm | 98,2 kg/km | 158 kg/km | 9,7 mm | Enviar solicitud |
| L02810425 | 4 x 2,50 mm² | 0,26 mm | 125 kg/km | 189 kg/km | 10,4 mm | Enviar solicitud |
| L02810525 | 5 x 2,50 mm² | 0,26 mm | 167,6 kg/km | 240 kg/km | 11,5 mm | Enviar solicitud |
| L02810725 | 7 x 2,50 mm² | 0,26 mm | 227,6 kg/km | 326 kg/km | 13,4 mm | Enviar solicitud |
| L02811225 | 12 x 2,50 mm² | 0,26 mm | 385,9 kg/km | 496 kg/km | 16,5 mm | Enviar solicitud |
| L02811825 | 18 x 2,50 mm² | 0,26 mm | 555,4 kg/km | 704 kg/km | 19,1 mm | Enviar solicitud |
| L02812525 | 25 x 2,50 mm² | 0,26 mm | 740,9 kg/km | 992 kg/km | 24,1 mm | Enviar solicitud |
| L02810340 | 3 x 4,00 mm² | 0,31 mm | 162,7 kg/km | 232 kg/km | 11,3 mm | Enviar solicitud |
| L02810440 | 4 x 4,00 mm² | 0,31 mm | 207,6 kg/km | 281 kg/km | 12,2 mm | Enviar solicitud |
| L02810540 | 5 x 4,00 mm² | 0,31 mm | 251,5 kg/km | 340 kg/km | 13,3 mm | Enviar solicitud |
| L02810360 | 3 x 6,00 mm² | 0,31 mm | 227,2 kg/km | 323 kg/km | 13,1 mm | Enviar solicitud |
| L02810460 | 4 x 6,00 mm² | 0,31 mm | 296,2 kg/km | 395 kg/km | 14,2 mm | Enviar solicitud |
| L02810560 | 5 x 6,00 mm² | 0,31 mm | 385,1 kg/km | 498 kg/km | 15,7 mm | Enviar solicitud |
| L02810461 | 4 x 10,0 mm² | 0,41 mm | 494,9 kg/km | 692 kg/km | 19 mm | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
