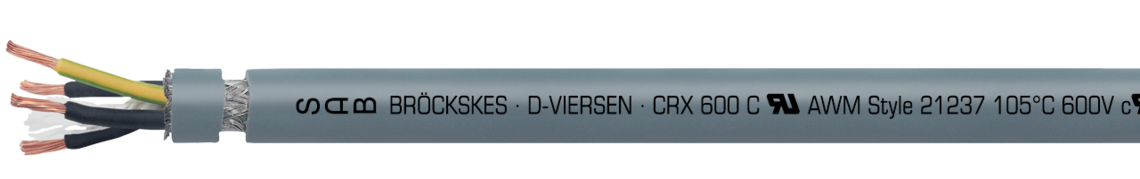

CRX 600 C

Cable de control TPE, resistene a aceites y trenzado de cobre

Ejemplo de marcación por CRX 600 C 32140315: SAB BRÖCKSKES · D-VIERSEN · CRX 600 C UAWM Style 21237 105°C 600V cUL AWM I/II A/B 105°C Oil 60°C 1000V FT1 FT2 CE

Ejemplo de marcación por CRX 600 C 32140315: SAB BRÖCKSKES · D-VIERSEN · CRX 600 C UAWM Style 21237 105°C 600V cUL AWM I/II A/B 105°C Oil 60°C 1000V FT1 FT2 CE

Aplicación

El cable de control resistente al aceite con pantalla se utiliza, por ejemplo, en talleres de pintura industrial, plantas de tratamiento de agua o en áreas en las que se utilizan diversos disolventes. El cable blindado se utiliza como cable de control y alimentación con una resistencia química especial, p. Ej. utilizado contra MEK, acetona, xileno o trementina.

Ventajas

  • con aprobación UL y cUL
  • flexible universal
  • resistente al aceite

Informaciones adicionales

Muy buena resistencia química.

Construcción

Conductor

venas de cobresegún IEC 60228, VDE 0295, clase 5

Aislamiento

TPE

Código ident.

conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334,

conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Envoltura

capa fina de algodón

Pantalla

trenzado de cobre estañado

Material cubierta

TPE

Color cubierta

gris (RAL 7000)

Conductor

venas de cobresegún IEC 60228, VDE 0295, clase 5

Aislamiento

TPE

Código ident.

conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334,

conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Envoltura

capa fina de algodón

Pantalla

trenzado de cobre estañado

Material cubierta

TPE

Color cubierta

gris (RAL 7000)

Datos técnicos

Tensión nominal

Uo/U 300/500 V

Tensión

UL: 600 V

cUL: 1000 V

Tensión de prueba

conductor/conductor 2000 V

conductor/pantalla 1000 V

Radio curvatura mín.

instalación fija: 4 x d

instalación flexible: 6 x d

Rango de temperatura

DIN VDE instalación fija: -30/+90 °C

DIN VDE instalación flexible: -20/+90 °C

UL-AWM + cUL-AWM: hasta +105°C

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, UL VW-1, cUL FT1, FT2

Resistencia al aceite

aceite 60 °C

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión nominal

Uo/U 300/500 V

Tensión

UL: 600 V

cUL: 1000 V

Tensión de prueba

conductor/conductor 2000 V

conductor/pantalla 1000 V

Radio curvatura mín.

instalación fija: 4 x d

instalación flexible: 6 x d

Rango de temperatura

DIN VDE instalación fija: -30/+90 °C

DIN VDE instalación flexible: -20/+90 °C

UL-AWM + cUL-AWM: hasta +105°C

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, UL VW-1, cUL FT1, FT2

Resistencia al aceite

aceite 60 °C

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. № de conductores x
sección
Mayor alambre ø ø exterior Peso del cobre Peso del cable ≈
L321420022 x 0,50 mm²0,21 mm5,9 mm25,5 kg/km42 kg/km Enviar solicitud
L321420033 x 0,50 mm²0,21 mm6,2 mm30,5 kg/km51 kg/km Enviar solicitud
L321420044 x 0,50 mm²0,21 mm6,6 mm36,9 kg/km60 kg/km Enviar solicitud
L321420055 x 0,50 mm²0,21 mm7,2 mm43,7 kg/km72 kg/km Enviar solicitud
L321420077 x 0,50 mm²0,21 mm7,8 mm55,1 kg/km89 kg/km Enviar solicitud
L3214201212 x 0,50 mm²0,21 mm10 mm86,8 kg/km141 kg/km Enviar solicitud
L3214201515 x 0,50 mm²0,21 mm11,5 mm126 kg/km191 kg/km Enviar solicitud
L321418022 x 1,00 mm²0,21 mm6,6 mm36,9 kg/km54 kg/km Enviar solicitud
L321418033 x 1,00 mm²0,21 mm7 mm48,4 kg/km69 kg/km Enviar solicitud
L321418044 x 1,00 mm²0,21 mm7,5 mm59,7 kg/km84 kg/km Enviar solicitud
L321418055 x 1,00 mm²0,21 mm8,2 mm71,7 kg/km101 kg/km Enviar solicitud
L321418077 x 1,00 mm²0,21 mm9 mm93,4 kg/km129 kg/km Enviar solicitud
L321418099 x 1,00 mm²0,21 mm11,3 mm140,3 kg/km188 kg/km Enviar solicitud
L3214181212 x 1,00 mm²0,21 mm12,1 mm169,5 kg/km225 kg/km Enviar solicitud
L3214181515 x 1,00 mm²0,21 mm13,5 mm203,8 kg/km277 kg/km Enviar solicitud
L3214181818 x 1,00 mm²0,21 mm14,3 mm258,5 kg/km332 kg/km Enviar solicitud
L3214182525 x 1,00 mm²0,21 mm17,2 mm350 kg/km451 kg/km Enviar solicitud
L3214185050 x 1,00 mm²0,21 mm22,8 mm620,3 kg/km818 kg/km Enviar solicitud
L321416022 x 1,50 mm²0,26 mm7,2 mm48,5 kg/km67 kg/km Enviar solicitud
L321416033 x 1,50 mm²0,26 mm7,6 mm64,6 kg/km86 kg/km Enviar solicitud
L321416044 x 1,50 mm²0,26 mm8,3 mm81,4 kg/km106 kg/km Enviar solicitud
L321416055 x 1,50 mm²0,26 mm9,2 mm98,3 kg/km131 kg/km Enviar solicitud
L321416077 x 1,50 mm²0,26 mm9,9 mm129,9 kg/km165 kg/km Enviar solicitud
L3214161212 x 1,50 mm²0,26 mm13,5 mm232,6 kg/km292 kg/km Enviar solicitud
L3214161515 x 1,50 mm²0,26 mm15,3 mm313,2 kg/km382 kg/km Enviar solicitud
L3214161818 x 1,50 mm²0,26 mm16,2 mm357,1 kg/km439 kg/km Enviar solicitud
L3214162525 x 1,50 mm²0,26 mm19,4 mm483,7 kg/km601 kg/km Enviar solicitud
L3214165050 x 1,50 mm²0,26 mm25,7 mm889,5 kg/km1109 kg/km Enviar solicitud
L321414033 x 2,50 mm²0,26 mm9,1 mm98,2 kg/km126 kg/km Enviar solicitud
L321414044 x 2,50 mm²0,26 mm9,8 mm125,1 kg/km156 kg/km Enviar solicitud
L321414055 x 2,50 mm²0,26 mm11,1 mm167,8 kg/km205 kg/km Enviar solicitud
L321414077 x 2,50 mm²0,26 mm12,2 mm222,4 kg/km266 kg/km Enviar solicitud
L3214141212 x 2,50 mm²0,26 mm16,5 mm386,3 kg/km458 kg/km Enviar solicitud
L3214141818 x 2,50 mm²0,26 mm19,4 mm555,7 kg/km660 kg/km Enviar solicitud
L3214142525 x 2,50 mm²0,26 mm23,5 mm741,3 kg/km894 kg/km Enviar solicitud
L321412033 x 4,00 mm²0,31 mm10,7 mm162,8 kg/km191 kg/km Enviar solicitud
L321412044 x 4,00 mm²0,31 mm11,8 mm207,7 kg/km244 kg/km Enviar solicitud
L321412055 x 4,00 mm²0,31 mm12,9 mm251,6 kg/km295 kg/km Enviar solicitud
L321412077 x 4,00 mm²0,31 mm14,4 mm354,6 kg/km399 kg/km Enviar solicitud
L321410033 x 6,00 mm²0,31 mm12,4 mm227,3 kg/km265 kg/km Enviar solicitud
L321410044 x 6,00 mm²0,31 mm13,7 mm290,3 kg/km337 kg/km Enviar solicitud
L321410055 x 6,00 mm²0,31 mm15,4 mm385,3 kg/km438 kg/km Enviar solicitud
L321408044 x 10,0 mm²0,41 mm20,5 mm509,1 kg/km670 kg/km Enviar solicitud
L321406044 x 16,0 mm²0,41 mm22,4 mm753,9 kg/km906 kg/km Enviar solicitud
L321404044 x 25,0 mm²0,41 mm27,5 mm1133,5 kg/km1404 kg/km Enviar solicitud
L321402044 x 35,0 mm²0,41 mm31,4 mm1543,2 kg/km1902 kg/km Enviar solicitud
L321401044 x 50,0 mm²0,41 mm35,9 mm2145,9 kg/km2610 kg/km Enviar solicitud
№ art.
№ de conductores x
sección
Mayor alambre ø
ø exterior
Peso del cobre
Peso del cable ≈
L32142002
2 x 0,50 mm²
0,21 mm
5,9 mm
25,5 kg/km
42 kg/km
L32142003
3 x 0,50 mm²
0,21 mm
6,2 mm
30,5 kg/km
51 kg/km
L32142004
4 x 0,50 mm²
0,21 mm
6,6 mm
36,9 kg/km
60 kg/km
L32142005
5 x 0,50 mm²
0,21 mm
7,2 mm
43,7 kg/km
72 kg/km
L32142007
7 x 0,50 mm²
0,21 mm
7,8 mm
55,1 kg/km
89 kg/km
L32142012
12 x 0,50 mm²
0,21 mm
10 mm
86,8 kg/km
141 kg/km
L32142015
15 x 0,50 mm²
0,21 mm
11,5 mm
126 kg/km
191 kg/km
L32141802
2 x 1,00 mm²
0,21 mm
6,6 mm
36,9 kg/km
54 kg/km
L32141803
3 x 1,00 mm²
0,21 mm
7 mm
48,4 kg/km
69 kg/km
L32141804
4 x 1,00 mm²
0,21 mm
7,5 mm
59,7 kg/km
84 kg/km
L32141805
5 x 1,00 mm²
0,21 mm
8,2 mm
71,7 kg/km
101 kg/km
L32141807
7 x 1,00 mm²
0,21 mm
9 mm
93,4 kg/km
129 kg/km
L32141809
9 x 1,00 mm²
0,21 mm
11,3 mm
140,3 kg/km
188 kg/km
L32141812
12 x 1,00 mm²
0,21 mm
12,1 mm
169,5 kg/km
225 kg/km
L32141815
15 x 1,00 mm²
0,21 mm
13,5 mm
203,8 kg/km
277 kg/km
L32141818
18 x 1,00 mm²
0,21 mm
14,3 mm
258,5 kg/km
332 kg/km
L32141825
25 x 1,00 mm²
0,21 mm
17,2 mm
350 kg/km
451 kg/km
L32141850
50 x 1,00 mm²
0,21 mm
22,8 mm
620,3 kg/km
818 kg/km
L32141602
2 x 1,50 mm²
0,26 mm
7,2 mm
48,5 kg/km
67 kg/km
L32141603
3 x 1,50 mm²
0,26 mm
7,6 mm
64,6 kg/km
86 kg/km
L32141604
4 x 1,50 mm²
0,26 mm
8,3 mm
81,4 kg/km
106 kg/km
L32141605
5 x 1,50 mm²
0,26 mm
9,2 mm
98,3 kg/km
131 kg/km
L32141607
7 x 1,50 mm²
0,26 mm
9,9 mm
129,9 kg/km
165 kg/km
L32141612
12 x 1,50 mm²
0,26 mm
13,5 mm
232,6 kg/km
292 kg/km
L32141615
15 x 1,50 mm²
0,26 mm
15,3 mm
313,2 kg/km
382 kg/km
L32141618
18 x 1,50 mm²
0,26 mm
16,2 mm
357,1 kg/km
439 kg/km
L32141625
25 x 1,50 mm²
0,26 mm
19,4 mm
483,7 kg/km
601 kg/km
L32141650
50 x 1,50 mm²
0,26 mm
25,7 mm
889,5 kg/km
1109 kg/km
L32141403
3 x 2,50 mm²
0,26 mm
9,1 mm
98,2 kg/km
126 kg/km
L32141404
4 x 2,50 mm²
0,26 mm
9,8 mm
125,1 kg/km
156 kg/km
L32141405
5 x 2,50 mm²
0,26 mm
11,1 mm
167,8 kg/km
205 kg/km
L32141407
7 x 2,50 mm²
0,26 mm
12,2 mm
222,4 kg/km
266 kg/km
L32141412
12 x 2,50 mm²
0,26 mm
16,5 mm
386,3 kg/km
458 kg/km
L32141418
18 x 2,50 mm²
0,26 mm
19,4 mm
555,7 kg/km
660 kg/km
L32141425
25 x 2,50 mm²
0,26 mm
23,5 mm
741,3 kg/km
894 kg/km
L32141203
3 x 4,00 mm²
0,31 mm
10,7 mm
162,8 kg/km
191 kg/km
L32141204
4 x 4,00 mm²
0,31 mm
11,8 mm
207,7 kg/km
244 kg/km
L32141205
5 x 4,00 mm²
0,31 mm
12,9 mm
251,6 kg/km
295 kg/km
L32141207
7 x 4,00 mm²
0,31 mm
14,4 mm
354,6 kg/km
399 kg/km
L32141003
3 x 6,00 mm²
0,31 mm
12,4 mm
227,3 kg/km
265 kg/km
L32141004
4 x 6,00 mm²
0,31 mm
13,7 mm
290,3 kg/km
337 kg/km
L32141005
5 x 6,00 mm²
0,31 mm
15,4 mm
385,3 kg/km
438 kg/km
L32140804
4 x 10,0 mm²
0,41 mm
20,5 mm
509,1 kg/km
670 kg/km
L32140604
4 x 16,0 mm²
0,41 mm
22,4 mm
753,9 kg/km
906 kg/km
L32140404
4 x 25,0 mm²
0,41 mm
27,5 mm
1133,5 kg/km
1404 kg/km
L32140204
4 x 35,0 mm²
0,41 mm
31,4 mm
1543,2 kg/km
1902 kg/km
L32140104
4 x 50,0 mm²
0,41 mm
35,9 mm
2145,9 kg/km
2610 kg/km

Otros dimensiones y colores posible a petición.
