SC 600 HDTRS

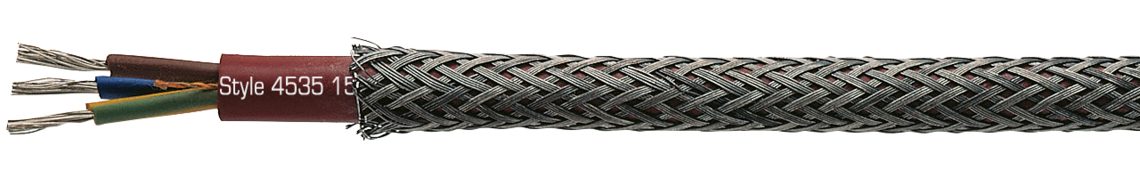

Venas aisladas con Besilen® con armadura de alambres de acero (protección mecánica) y cubierta de Besilen®, aprobación UL/CSA

Ejemplo de marcación por SC 600 HDTRS 01280310: SAB BRÖCKSKES · D-VIERSEN · SC 600 HDTR UL AWM Style 4535 150°C 60OV CSA AWM I/II A 150°C 600V FT1 FT2 CE

Descargar ficha técnica para SC 600 HDTRS

Preguntas sobre nuestros productos?

Aplicación

Este cable extremadamente resistente a la temperatura con aprobación UL / CSA está protegida mecánicamente por una armadura de hilos de acero. El cable resistente al calor se utiliza en la construcción de máquinas textiles, construcción de saunas y la tecnología de seguridad.

Ventajas

sin halógenos
flexible en bajas temperaturas
resistente al calor
protección mecánica
aprobación UL/CSA

Informaciones adicionales

Rango de temperatura de hasta +200° C - Style 4511 - hilos de cobre niquelado o plateado.

Construcción

Conductor	venas de cobre estañado según IEC 60228, VDE 0295, clase 5
Aislamiento	Besilen®
Código ident.	coloreado según HD 308 (VDE 0293-308), a partir de 6 conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334, a partir de 3 conductor de protección amarillo/verde
Cableado	en capas
Material cubierta	Besilen® mejor que EM9 según EN 50363-2-1 + VDE 0207-363-2-1
Color cubierta	rojo marrón (similar RAL 3016)
Armadura	trenzado de alambres de acero estañado

Conductor

venas de cobre estañado según IEC 60228, VDE 0295, clase 5

Aislamiento

Besilen®

Código ident.

coloreado según HD 308 (VDE 0293-308),

a partir de 6 conductores negros

y numerados consecutivamente

según EN 50334 + VDE 0293-334,

a partir de 3

conductor de protección amarillo/verde

Cableado

en capas

Material cubierta

Besilen® mejor que EM9 según EN 50363-2-1 + VDE 0207-363-2-1

Color cubierta

rojo marrón (similar RAL 3016)

Armadura

trenzado de alambres de acero estañado

Datos técnicos

Tensión nominal	Uo/U 300/500 V
Tensión	UL + CSA: 600 V
Tensión de prueba	conductor/conductor 2000 V
Radio curvatura mín.	instalación fija: 5 x d instalación flexible: 10 x d
Resistencia radiación	2 x 10^7 cJ/kg
Rango de temperatura	UL/CSA: hasta +150°C Style 4535 DIN VDE: instalación fija: -40/+180°C / +200°C (2000 h) instalación flexible: -25/+180°C temporal: +250°C
Sin halógenos	según IEC 60754-1 + VDE 0482-754-1
Comportamiento en combustión	antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, CSA FT1, FT2
Corrosividad	IEC 60754-2 + VDE 0482-754-2; no desprendimiento de gases corrosivos
Sin contaminante	según RoHS directiva de la Unión Europea

Tensión nominal

Uo/U 300/500 V

Tensión

UL + CSA: 600 V

Tensión de prueba

conductor/conductor 2000 V

Radio curvatura mín.

instalación fija: 5 x d

instalación flexible: 10 x d

Resistencia radiación

2 x 10^7 cJ/kg

Rango de temperatura

UL/CSA: hasta +150°C Style 4535

DIN VDE:

instalación fija: -40/+180°C / +200°C (2000 h)

instalación flexible: -25/+180°C

temporal: +250°C

Sin halógenos

según IEC 60754-1 + VDE 0482-754-1

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2,
CSA FT1, FT2

Corrosividad

IEC 60754-2 + VDE 0482-754-2; no desprendimiento de gases corrosivos

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art.	№ de conductores x sección	Mayor alambre ø	Peso del cobre	Peso del cable ≈	ø exterior ± 5%
L01280207	2 x 0,75 mm²	0,21 mm	14,4 kg/km	66 kg/km	6,9 mm	Enviar solicitud
L01280307	3 x 0,75 mm²	0,21 mm	21,6 kg/km	75 kg/km	7,2 mm	Enviar solicitud
L01280407	4 x 0,75 mm²	0,21 mm	28,8 kg/km	86 kg/km	7,7 mm	Enviar solicitud
L01280507	5 x 0,75 mm²	0,21 mm	36 kg/km	104 kg/km	8,4 mm	Enviar solicitud
L01280607	6 x 0,75 mm²	0,21 mm	43,2 kg/km	116 kg/km	9 mm	Enviar solicitud
L01280707	7 x 0,75 mm²	0,21 mm	50,4 kg/km	125 kg/km	9 mm	Enviar solicitud
L01280210	2 x 1,00 mm²	0,21 mm	19,2 kg/km	72 kg/km	7,1 mm	Enviar solicitud
L01280310	3 x 1,00 mm²	0,21 mm	28,8 kg/km	83 kg/km	7,4 mm	Enviar solicitud
L01280410	4 x 1,00 mm²	0,21 mm	38,4 kg/km	97 kg/km	8 mm	Enviar solicitud
L01280510	5 x 1,00 mm²	0,21 mm	48 kg/km	116 kg/km	8,6 mm	Enviar solicitud
L01280610	6 x 1,00 mm²	0,21 mm	57,6 kg/km	131 kg/km	9,3 mm	Enviar solicitud
L01280710	7 x 1,00 mm²	0,21 mm	67,2 kg/km	142 kg/km	9,3 mm	Enviar solicitud
L01280215	2 x 1,50 mm²	0,26 mm	28,8 kg/km	89 kg/km	7,9 mm	Enviar solicitud
L01280315	3 x 1,50 mm²	0,26 mm	43,2 kg/km	109 kg/km	8,3 mm	Enviar solicitud
L01280415	4 x 1,50 mm²	0,26 mm	57,6 kg/km	126 kg/km	8,8 mm	Enviar solicitud
L01280515	5 x 1,50 mm²	0,26 mm	72 kg/km	148 kg/km	9,7 mm	Enviar solicitud
L01280615	6 x 1,50 mm²	0,26 mm	86,4 kg/km	173 kg/km	10,5 mm	Enviar solicitud
L01280715	7 x 1,50 mm²	0,26 mm	100,8 kg/km	190 kg/km	10,5 mm	Enviar solicitud
L01280225	2 x 2,50 mm²	0,26 mm	48 kg/km	128 kg/km	9,3 mm	Enviar solicitud
L01280325	3 x 2,50 mm²	0,26 mm	72 kg/km	153 kg/km	9,8 mm	Enviar solicitud
L01280425	4 x 2,50 mm²	0,26 mm	96 kg/km	188 kg/km	10,6 mm	Enviar solicitud
L01280525	5 x 2,50 mm²	0,26 mm	120 kg/km	226 kg/km	11,9 mm	Enviar solicitud
L01280625	6 x 2,50 mm²	0,26 mm	144 kg/km	259 kg/km	12,9 mm	Enviar solicitud
L01280725	7 x 2,50 mm²	0,26 mm	168 kg/km	286 kg/km	12,9 mm	Enviar solicitud
L01280240	2 x 4,00 mm²	0,31 mm	76,8 kg/km	170 kg/km	10,5 mm	Enviar solicitud
L01280340	3 x 4,00 mm²	0,31 mm	115,2 kg/km	219 kg/km	11,4 mm	Enviar solicitud
L01280440	4 x 4,00 mm²	0,31 mm	153,6 kg/km	264 kg/km	12,4 mm	Enviar solicitud
L01280540	5 x 4,00 mm²	0,31 mm	192 kg/km	327 kg/km	13,7 mm	Enviar solicitud
L01280640	6 x 4,00 mm²	0,31 mm	230,4 kg/km	376 kg/km	14,9 mm	Enviar solicitud
L01280740	7 x 4,00 mm²	0,31 mm	268,8 kg/km	417 kg/km	14,9 mm	Enviar solicitud
L01280260	2 x 6,00 mm²	0,31 mm	115,2 kg/km	234 kg/km	12 mm	Enviar solicitud
L01280360	3 x 6,00 mm²	0,31 mm	172,8 kg/km	288 kg/km	12,7 mm	Enviar solicitud
L01280460	4 x 6,00 mm²	0,31 mm	230,4 kg/km	363 kg/km	13,8 mm	Enviar solicitud
L01280560	5 x 6,00 mm²	0,31 mm	288 kg/km	429 kg/km	15,1 mm	Enviar solicitud
