A 16 L
Conductores aislados con PVC, paralelo
Aplicación

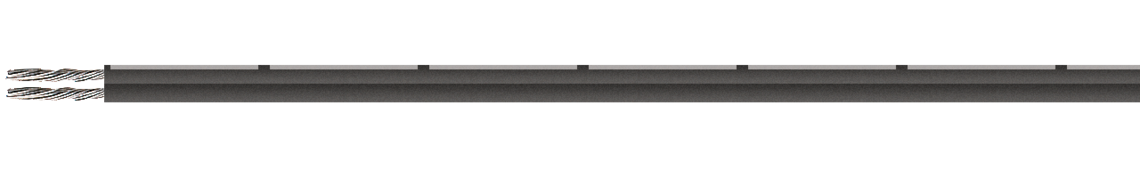

Cable aislado en PVC con dos conductores paralelos y un conductor positivo de color. El cable tiene una forma ovalada y una resistencia a la radiación de 8 x 10 ^ 7 cJ / kg. El cable está disponible como cable de compensación y como cable extensión con secciones de conductor de 1,5 mm², 1,0 mm², 0,75 mm², 0,5 mm² y 0,22 mm².
Informaciones adicionales
DIN 43710 / 43714 (no válido para tipo B*)
* Cable de compensación no normanizado para el termopar tipo B para un rango de temperatura de aplicación hasta 100 °C resp. 200 °C.
C = cables de compensación · X = cables de termo
Construcción
| Aislamiento | PVC, TI2 según EN 50363-3 + VDE 0207-363-3 |
|---|---|
| Cableado | 2 conductores paralelos conductor positivo con indicativo coloreado |
| Forma | óvalo |
| Construcción de conductor | venas |
| Sección del conductor | 0,75 mm² |
| ø exterior | ca. 1,9 x 3,8 mm |
| Peso/100m | ca. 1,8 kg |
PVC, TI2 según EN 50363-3 + VDE 0207-363-3
2 conductores paralelos
conductor positivo con indicativo coloreado
óvalo
venas
0,75 mm²
ca. 1,9 x 3,8 mm
ca. 1,8 kg
Datos técnicos
| Radio curvatura mín. | 7,5 x d |
|---|---|
| Resistencia radiación | 8 x 10^7 cJ/kg |
| Rango de temperatura del aislamiento | instalación fija: -40/+70 °C instalación flexible: +5/+70 °C |
| Impedancia del aislamiento | > 1 M Ω x km |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2 |
| Sin contaminante | según RoHS directiva de la Unión Europea |
7,5 x d
8 x 10^7 cJ/kg
instalación fija: -40/+70 °C
instalación flexible: +5/+70 °C
> 1 M Ω x km
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Código de colores | Termopar | Par de termo/aleación | Tipo del cable | Código ident. |
EMK en caso de 100 °C en | |
|---|---|---|---|---|---|---|---|
| L04035958 | IEC 60584 | Tipo T | Cu - CuNi | TX | marrón/blanco (marrón) | 4,28 mV | Enviar solicitud |
| L04035952 | IEC 60584 | Tipo J | Fe - CuNi | JX | negro/blanco (negro) | 5,27 mV | Enviar solicitud |
| L04035995 | IEC 60584 | Tipo K | NiCr - Ni | KCA | verde/blanco (verde) | 4,10 mV | Enviar solicitud |
| L04035999 | IEC 60584 | Tipo K | NiCr - Ni | KCB | verde/blanco (verde) | 4,10 mV | Enviar solicitud |
| L04035954 | IEC 60584 | Tipo K | NiCr - Ni | KX | verde/blanco (verde) | 4,10 mV | Enviar solicitud |
| L04035953 | IEC 60584 | Tipo E | NiCr - CuNi | EX | violeta/blanco (violeta) | 6,32 mV | Enviar solicitud |
| L04035997 | IEC 60584 | Tipo R/S | PtRh13 - PTPtRh10 - PT | R/SCB | naranja/blanco (naranja) | 0,65 mV | Enviar solicitud |
| L04035991 | IEC 60584 | Tipo N | NiCrSi - NiSi | NC | rosa/blanco (rosa) | 2,77 mV | Enviar solicitud |
| L04035992 | DIN 43710 / 43724 | Tipo L | Fe CuNi | LX | rojo/azul (azul) | 5,37 mV | Enviar solicitud |
| L04035994 | DIN 43710 / 43725 | Tipo K | ─ | KCA | ─ | 4,10 mV | Enviar solicitud |
| L04035996 | DIN 43710 / 43726 | Tipo R/S | ─ | R/SCB | ─ | 0,65 mV | Enviar solicitud |
| L04035998 | DIN 43710 / 43727 | Tipo U | Cu - CuNi | UX | rojo/marrón (marrón) | 4,25 mV | Enviar solicitud |
| L04035901 | DIN 43710 / 43728 | Tipo B* | ─ | BC-100 | ─ | 0,00 mV | Enviar solicitud |
| L04035902 | DIN 43710 / 43729 | Tipo B* | ─ | BC-200 | ─ | 0,033 mV | Enviar solicitud |
de 100 °C en
Seguimos fabricando cables de compensación y extensión con el código de color según DIN 43714 y los valores básicos según DIN 43710.
