SL 835 C
cable de conexión de motor PUR simétrico con propiedades CEM mejoradas 0,6/1 kV

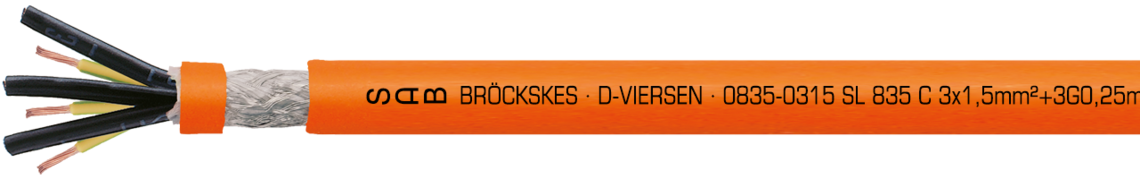

Ejemplo de marcatura: SAB BRÖCKSKES · D-VIERSEN · 0835-0315 SL 835 C 3x1,5mm²+3G0,25mm² cULus AWM Style 21223 I/II A/B 80°C 1000V FT1 FT2 E172204 CE
Aplicación
Estos cables son adecuados para la instalación fija y la aplicación flexible, por ejemplo en la construcción de maquinaria e instalaciones con fuerzas mecánicas medias en espacios secos, húmedos y mojados.
Ventajas
- aprobación UL/cUL
- construcción baja capacidad
- muy buenas características EMC
- sin halógenos
- alta flexibilidad
- para cadenas
- muy buenas resistencia al aceite
- vida útil muy larga
- insignificante adherente
- sin PWIS (PWIS= sustancias que afectan a la humectabilidad de la pintura)
- flexible en temperaturas bajas
Informaciones adicionales
- optimizado para CEM gracias a la construcción de cables de baja capacitancia y simétricos a tierra
- alta simetría y bajo acoplamiento para la transmisión de potencia con bajas pérdidas a convertidores de frecuencia
Construcción
| Conductor | venas de cobre según IEC 60228, VDE 0295, clase 6 |
|---|---|
| Aislamiento | Polímero especial |
| Código ident. | conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334 con conductor de protección amarillo/verde |
| Cableado | en capas |
| Envoltura | capa fina de algodón |
| Pantalla | hoja de aluminio y trenzado de cobre estañado |
| Material cubierta | PUR |
| Color cubierta | naranja (RAL 2003) |
venas de cobre según IEC 60228, VDE 0295, clase 6
Polímero especial
conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334 con conductor de protección amarillo/verde
en capas
capa fina de algodón
hoja de aluminio y trenzado de cobre estañado
PUR
naranja (RAL 2003)
Datos técnicos
| Tensión nominal | Uo/U 0,6/1 kV |
|---|---|
| Tensión UL/cUL | 1000 V |
| Tensión de prueba | conductor/conductor 4000 V conductor/pantalla 4000 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d |
| Rango de temperatura | DIN VDE instalación fija: -50/+90 °C instalación flexible: -40/+90 °C UL/cUL: hasta+80°C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, UL VW-1, cUL FT1, FT2 |
| Resistencia al aceite | muy bien - según EN 50363-10-2 + VDE 0207-363-10-2 |
| Resistencia química | buena resistencia a ácidos, soluciones alcalinas, solventes, líquidos hidráulicos, etc. |
| Resistencia a la intemperie | muy bien |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U 0,6/1 kV
1000 V
conductor/conductor 4000 V
conductor/pantalla 4000 V
instalación fija: 5 x d
instalación flexible: 10 x d
DIN VDE
instalación fija: -50/+90 °C
instalación flexible: -40/+90 °C
UL/cUL: hasta+80°C
según IEC 60754-1 + VDE 0482-754-1
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, UL VW-1, cUL FT1, FT2
muy bien - según EN 50363-10-2 + VDE 0207-363-10-2
buena resistencia a ácidos, soluciones alcalinas, solventes, líquidos hidráulicos, etc.
muy bien
según RoHS directiva de la Unión Europea
Abmessungen
| № art. | Dimensión | Mayor alambre ø | ø exterior ± 10% | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L08350315 | 3 x 1,50 mm² + 3 G 0,25 mm² | 0,16 mm | 9,2 mm | 76,8 kg/km | 121 kg/km | Enviar solicitud |
| L08350325 | 3 x 2,50 mm² + 3 G 0,50 mm² | 0,16 mm | 11,5 mm | 138,2 kg/km | 202 kg/km | Enviar solicitud |
| L08350340 | 3 x 4,00 mm² + 3 G 0,75 mm² | 0,16 mm | 12,7 mm | 197,0 kg/km | 264 kg/km | Enviar solicitud |
| L08350360 | 3 x 6,00 mm² + 3 G 1,00 mm² | 0,21 mm | 14,2 mm | 263,7 kg/km | 341 kg/km | Enviar solicitud |
| L08350370 | 3 x 10,00 mm² + 3 G 1,50 mm² | 0,21 mm | 16,5 mm | 430,7 kg/km | 523 kg/km | Enviar solicitud |
| L08350380 | 3 x 16,00 mm² + 3 G 2,50 mm² | 0,21 mm | 19,8 mm | 649,4 kg/km | 772 kg/km | Enviar solicitud |
| L08350390 | 3 x 25,00 mm² + 3 G 4,00 mm² | 0,21 mm | 22,8 mm | 973,2 kg/km | 1096 kg/km | Enviar solicitud |
| L08350395 | 3 x 35,00 mm² + 3 G 6,00 mm² | 0,21 mm | 26,4 mm | 1345,8 kg/km | 1526 kg/km | Enviar solicitud |
| L08350396 | 3 x 50,00 mm² + 3 G 10,0 mm² | 0,31 mm | 30,7 mm | 1926,7 kg/km | 2180 kg/km | Enviar solicitud |
Otros dimensiones y colores posible a petición.
