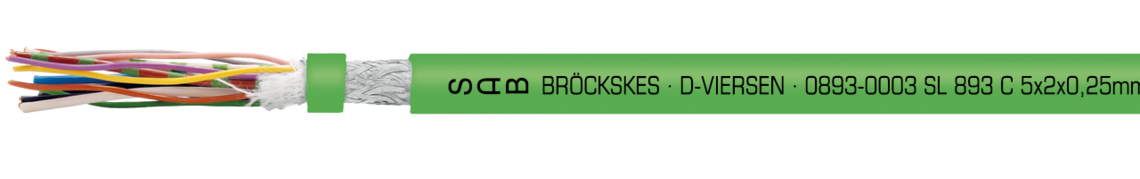

SL 893 C
cable de retroalimentación y codificador incremental, PUR, de baja capacitancia con pantella de cobre general
Ejemplo de marcatura: SAB BRÖCKSKES · D-VIERSEN · 0893-0003 SL 893 C 5x2x0,25mm²+2x0,50 mm² DESINA cULus AWM Style 20233 I/II A/B 80°C 300V FT1 FT2 CE
Aplicación
El cable de retroalimentación y codificador incremental de baja capacitancia con pantella de cobre general y buenas características EMC son muy flexible y están diseñados para vida útil muy larga. El cable se utiliza para aplicaciones extraflexibles de conexión, por ejemplo para tacómetros, frenos para el control de la temperatura en motor, para un servicio flexible en sistemas de automatización, en la técnica de control y producción, en cadenas de energía, en la construcción de maquinaria e instalaciones, incluso bajo alta tensión mecánica.
Ventajas
- aprobación UL/cUL
- construcción baja capacidad
- buenas características EMC
- alta flexibilidad
- para cadenas
- muy buenas resistencia al aceite
- vida útil larga
- insignificante adherente
- sin halógenos
- sin PWIS (PWIS= sustancias que afectan a la humectabilidad de la pintura)
- colores según DESINA® (página C/4)
Informaciones adicionales
- adecuado como cable de resolver, codificador y señalización de posición
Construcción
| Conductor | venas de cobre en ref. a VDE 0812 + IEC 60228, VDE 0295, clase 6 |
|---|---|
| Aislamiento | Polímero especial |
| Código ident. | coloreado |
| Cableado | conductores o pares en capas |
| Pantalla | según dimensión: con trenzado de cobre estañado |
| Cubierta interior | según dimensión: Polímero especial |
| Envoltura | capa fina de algodón o hoja |
| Pantalla | trenzado de cobre estañado |
| Envoltura | capa fina de algodón o hoja |
| Material cubierta | PUR |
| Color cubierta | verde (RAL 6018) o naranja (RAL 2003) |
venas de cobre en ref. a VDE 0812 + IEC 60228, VDE 0295, clase 6
Polímero especial
coloreado
conductores o pares en capas
según dimensión:
con trenzado de cobre estañado
según dimensión:
Polímero especial
capa fina de algodón o hoja
trenzado de cobre estañado
capa fina de algodón o hoja
PUR
verde (RAL 6018) o naranja (RAL 2003)
Datos técnicos
| Tensión de servicio | 30 V (UL AWM Style 20236) o 300 V (UL AWM Style 20233) |
|---|---|
| Tensión de prueba | conductor/conductor 600 V (a 30 V) conductor/pantalla 600 V (a 30 V) conductor/conductor 2000 V (a 300 V) conductor/pantalla 2000 V (a 300 V) |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d |
| Rango de temperatura | DIN VDE instalación fija: -50/+90 °C instalación flexible: -40/+90 °C UL/cUL: hasta +80°C |
| Sin halógenos | según IEC 60754-1 + VDE 0482-754-1 |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2 |
| Resistencia al aceite | muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2 |
| Resistencia química | buena resistencia a ácidos, soluciones alcalinas, solventes, líquidos hidráulicos, etc. |
| Resistencia a la intemperie | muy bien |
| Sin contaminante | según RoHS directiva de la Unión Europea |
30 V (UL AWM Style 20236) o 300 V (UL AWM Style 20233)
conductor/conductor 600 V (a 30 V)
conductor/pantalla 600 V (a 30 V)
conductor/conductor 2000 V (a 300 V)
conductor/pantalla 2000 V (a 300 V)
instalación fija: 5 x d
instalación flexible: 10 x d
DIN VDE
instalación fija: -50/+90 °C
instalación flexible: -40/+90 °C
UL/cUL: hasta +80°C
según IEC 60754-1 + VDE 0482-754-1
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2, cUL FT1, FT2
muy bien - TMPU según EN 50363-10-2 + VDE 0207-363-10-2
buena resistencia a ácidos, soluciones alcalinas, solventes, líquidos hidráulicos, etc.
muy bien
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión | Tensión de servicio | Color cubierta | ø exterior | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|---|
| L08930001 | 2 x 2 x 0,15 mm² + 2 x 0,38 mm² | 30 V | verde | 6,8 ± 0,3 mm | 46,9 kg/km | 62 kg/km | Enviar solicitud |
| L08930002 | 2 x 2 x 0,20 mm² + 2 x 0,38 mm² | 30 V | verde | 6,8 ± 0,3 mm | 34,9 kg/km | 57 kg/km | Enviar solicitud |
| L08930003 | 5 x 2 x 0,25 mm² + 2 x 0,50 mm² | 300 V | verde | 8,1 ± 0,3 mm | 57,3 kg/km | 85 kg/km | Enviar solicitud |
| L08930004 | (2 x 0,14 mm²) C + 6 x 2 x 0,25 mm² + 2 x 0,50 mm² | 300 V | verde | 8,8 ± 0,3 mm | 64,2 kg/km | 94 kg/km | Enviar solicitud |
| L08930005 | 3 x 2 x 0,15 mm² + 2 x 0,38 mm² | 30 V | verde | 7,0 ± 0,3 mm | 49,6 kg/km | 67 kg/km | Enviar solicitud |
| L08930006 | 4 x 2 x 0,14 mm² + 4 x 0,50 mm² | 300 V | verde | 8,5 ± 0,3 mm | 56,9 kg/km | 104 kg/km | Enviar solicitud |
| L08930007 | 4 x 2 x 0,25 mm² + 2 x 0,50 mm² | 300 V | naranja | 8,8 ± 0,3 mm | 54,7 kg/km | 93 kg/km | Enviar solicitud |
| L08930008 | 4 x 2 x 0,25 mm² + 2 x 1,00 mm² | 300 V | naranja | 8,2 ± 0,3 mm | 63,4 kg/km | 93 kg/km | Enviar solicitud |
| L08930009 | 4 x 2 x 0,38 mm² + 4 x 0,50 mm² | 30 V | verde | 8,9 ± 0,3 mm | 71,8 kg/km | 106 kg/km | Enviar solicitud |
| L08930010 | 3 x (2 x 0,14 mm²) D + 4 x 0,14 mm² + 4 x 0,22 mm² + 2 x 0,50 mm² | 30 V | verde | 9,6 ± 0,3 mm | 72,1 kg/km | 108 kg/km | Enviar solicitud |
Otros dimensiones y colores posible a petición.
