CATLine CAT 7A R
cable de Gigabit Ethernet CAT 7A, sin halógenos

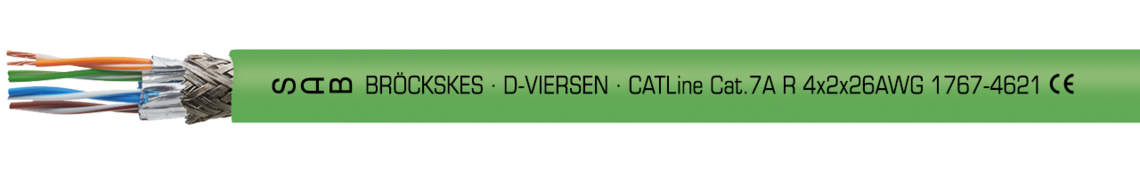

Ejemplo de marcación por CATLine CAT 7A R 17674621: SAB BRÖCKSKES • D-VIERSEN • CATLine Cat.7A R 4x2x26AWG 1767-4621 CE
Aplicación
CATLine CAT 7A R con radio curvatura mín. 5 x d. Dependiendo de la utilización estamos en condiciones de ofrecer soluciones de cable ethernet industrial de gran flexibilidad y con una buena resistencia química y térmica así como construcciones especiales para enrolladores y robots.
Ventajas
- sin halógenos
- sin propagación de la llama
- antiinflamable y autoextinguible
- buena contra productos químicos agresivo
- cumple los requisitos de protección contra incendios R15 (EL1A) según EN 45545-2 para niveles de peligro HL1-3
- retardante de llama según UN/ECE R118
Informaciones adicionales
también posible como cable premontado p. ej. con enchufe M12/RJ45
Construcción
| Conductor | venas de cobre, hilo fino |
|---|---|
| Aislamiento | PE |
| Código ident. | blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón |
| Cableado | en pares mit hoja de aluminio, pares juntos |
| Pantalla | trenzado de cobre estañado |
| Material cubierta | SABIX ® e especiales |
| Color cubierta | verde (similar RAL 6018) |
venas de cobre, hilo fino
PE
blanco-azul/azul, blanco-naranja/naranja, blanco-verde/verde, blanco-marrón/marrón
en pares mit hoja de aluminio,
pares juntos
trenzado de cobre estañado
SABIX ® e especiales
verde (similar RAL 6018)
Datos técnicos
| Tensión de servicio | máx. 90 V |
|---|---|
| Tensión de prueba | conductor/conductor 750 V conductor/pantalla 750 V |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 12 x d |
| Rango de temperatura | instalación fija: - 40°C / + 70°C instalación flexible: - 30°C / + 70°C |
| Sin halógenos | según EN 50306-1 + EN 50264-1. Desarrollo de HCl es ≤ 0,5% según IEC 60754-1. Valor del pH es ≥ 4,3 según IEC 60754-2. Conductividad es ≤ 10,0 µS/mm según IEC 60754-2. Fluórico contenido ≤ 0,1% según IEC 60684-2 |
| Propagación de la llama | sin propagación de la llama |
| Retardante de llama | según ISO 6722 (UN/ECE R118) |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2 |
| Densidad de humo | según IEC 61034 + VDE 0482-1034 |
| Toxicidad | según EN 50305 + VDE 0260-305 |
| Impedancia característica | 100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión a alta frecuencia a imitación de EN 50288-9-2 / CAT 7A |
| Flexibilidad | bien |
| Aplicación | adecuado para aplicaciones EtherCAT y EtherNET/IP |
| Sin contaminante | según RoHS directiva de la Unión Europea |
máx. 90 V
conductor/conductor 750 V
conductor/pantalla 750 V
instalación fija: 5 x d
instalación flexible: 12 x d
instalación fija: - 40°C / + 70°C
instalación flexible: - 30°C / + 70°C
según EN 50306-1 + EN 50264-1.
Desarrollo de HCl es ≤ 0,5% según IEC 60754-1.
Valor del pH es ≥ 4,3 según IEC 60754-2.
Conductividad es ≤ 10,0 µS/mm según IEC 60754-2.
Fluórico contenido ≤ 0,1% según IEC 60684-2
sin propagación de la llama
según IEC 60332-3-24 + VDE 0482-332-3-24
o IEC 60332-3-25 +VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 parte 9.1.2.
según ISO 6722 (UN/ECE R118)
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2
según IEC 61034 + VDE 0482-1034
según EN 50305 + VDE 0260-305
100Ω ± 10Ω, cumple las peticiones eléctricas y de transmisión
a alta frecuencia a imitación de EN 50288-9-2 / CAT 7A
bien
adecuado para aplicaciones EtherCAT y EtherNET/IP
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión |
ø máx. del conductor | ø exterior | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L17674621 | 4 x 2 x 26 AWG | 1,60 mm | 7,8 ± 10% mm | 38,5 kg/km | 75 kg/km | Enviar solicitud |
conductor
Otros dimensiones y colores posible a petición.
