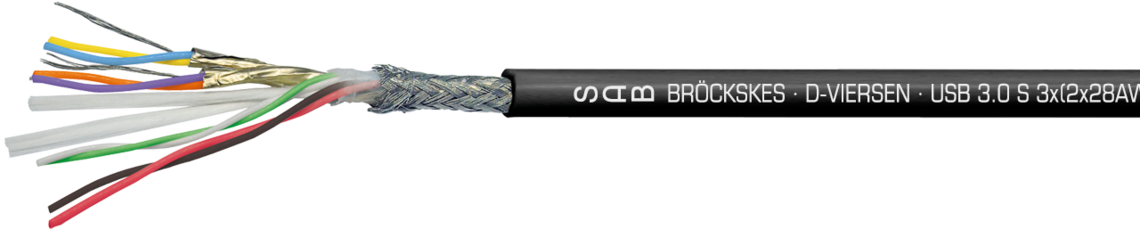

USB 3.0 S
cable USB 3.0, duraderamente flexible, para cadenas, con aprobación UL
Ejemplo de marcación por 3.0 S 06042098: SAB BRÖCKSKES · D-VIERSEN · USB 3.0 S 3x(2x28AWG)ST+2x26AWG 0604-2098 UL AWM Style 20549 80°C 300V CE
Aplicación
El cable USB 3.0 permanentemente flexible es adecuado para su uso en cadenas de arrastre. Este cable está aprobado por UL y se puede utilizar para un rango de temperatura de -50°C / +90°C para instalación fija y -40°C / +90°C para instalación móvil (UL: hasta + 80°C).
Ventajas
- con aprobación UL
- para cadenas
- antiinflamable y autoextinguible
- muy buena resistencia al aceite
- distancia de transmisión de hasta 3 m
- características excelentes de la transmisión
Informaciones adicionales
- para distancia de transmisión superiores de 3 m póngase en contacto con nosotros
- también posible como cable premontado p. ej. con enchufes de USB tipo A y USB tipo B
Construcción
| Número del artículo | 0604-2098 |
|---|---|
| Dimension | 3 x (2 x 28 AWG)ST + 2 x 26 AWG |
| Conductor | venas de cobre platear y venas de cobre estañado |
| Aislamiento | Polímero especiales |
| Código ident. | amarillo, azul + naranja, violeta (USB 3.0), verde, blanco (USB 2.0), rojo, negro (fuente de alimentación) |
| Cableado | trenzados en pares y pares de datos apantallados, todos los elementos juntos |
| Envoltura | capa fina de algodón |
| Pantalla | trenzado de cobre estañado |
| Envoltura | capa fina de algodón |
| Material cubierta | PUR |
| Color cubierta | negro (similar RAL 9005) |
0604-2098
3 x (2 x 28 AWG)ST + 2 x 26 AWG
venas de cobre platear y venas de cobre estañado
Polímero especiales
amarillo, azul + naranja, violeta (USB 3.0),
verde, blanco (USB 2.0), rojo, negro (fuente de alimentación)
trenzados en pares y pares de datos apantallados,
todos los elementos juntos
capa fina de algodón
trenzado de cobre estañado
capa fina de algodón
PUR
negro (similar RAL 9005)
Datos técnicos
| Tensión de servicio | máx. 350 V |
|---|---|
| Tensión UL | 300 V |
| Tensión de prueba | conductor/conductor 2000 V conductor/pantalla 2000 V |
| Rango de temperatura VDE | UL: hasta + 80°C instalación fija: -50°C / +90 °C instalación flexible: -40°C / +90 °C |
| Radio curvatura mín. | instalación fija: 5 x d instalación flexible: 10 x d duraderamente flexible: 12 x d |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + EN 60332-1-2 |
| Resistencia al aceite | muy bien - TMPU según EN 50363-10-2 |
| UL Style | 20549 |
| Sin contaminante | según RoHS directiva de la Unión Europea |
máx. 350 V
300 V
conductor/conductor 2000 V
conductor/pantalla 2000 V
UL: hasta + 80°C
instalación fija: -50°C / +90 °C
instalación flexible: -40°C / +90 °C
instalación fija: 5 x d
instalación flexible: 10 x d
duraderamente flexible: 12 x d
antiinflamable y auto-extinguible según IEC 60332-1-2 + EN 60332-1-2
muy bien - TMPU según EN 50363-10-2
20549
según RoHS directiva de la Unión Europea
Dimensión
| № art. | Dimensión | ≈ ø exterior | Peso del cobre | Peso del cable ≈ |
Resistencia corriente continua 20°C máx. Ω/km 28 AWG |
Resistencia corriente continua 20°C máx. Ω/km 26 AWG | |
|---|---|---|---|---|---|---|---|
| L06042098 | 3 x (2 x 28 AWG)ST + 2 x 26 AWG | 6,1 mm | 26,5 kg/km | 45 kg/km | 223 Ω/km | 140 Ω/km | Enviar solicitud |
continua 20°C
máx. Ω/km 28 AWG
continua 20°C
máx. Ω/km 26 AWG
Otros dimensiones y colores posible a petición.
