CC 600 (AWG 20 - AWG 10)

Cable de control, PVC, con conductores negros y numerados según UL/CSA

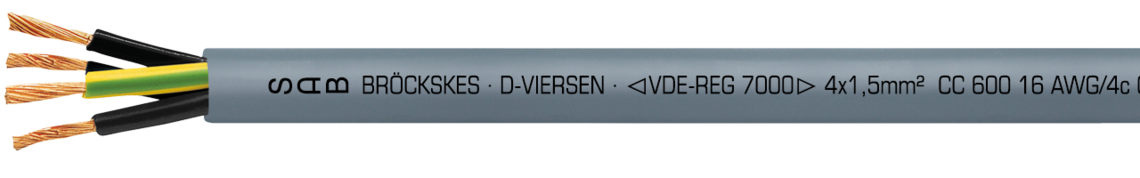

Ejemplo de marcación por CC 600 02041840: SAB BRÖCKSKES · D-VIERSEN · VDE Reg.-Nr. 7000 40 x 1,0 mm² CC 600 18 AWG/40c 02041840 UL AWM Style 21216 90°C Oil 60°C 600V CSA AWM I/II A/B 90°C F 600V FT1 FT2 CE

Ejemplo de marcación por CC 600 02041840: SAB BRÖCKSKES · D-VIERSEN · VDE Reg.-Nr. 7000 40 x 1,0 mm² CC 600 18 AWG/40c 02041840 UL AWM Style 21216 90°C Oil 60°C 600V CSA AWM I/II A/B 90°C F 600V FT1 FT2 CE

Descargar ficha técnica para CC 600 (AWG 20 - AWG 10)
Preguntas sobre nuestros productos?

Aplicación

El CC 600 azul es un cable de control de PVC con conductores azules, que está construido para un rango de temperatura hasta +70°C. El cable es resistente al aceite, aprobado por    UL/CSA y está disponible en las dimensiones AWG 20 - AWG 10. Otras dimensiones son posibles bajo pedido. El cable de control es, por ejemplo, utilizado en carpintería y construcción de máquinas herramienta.

Ventajas

  • con aprobación UL y CSA
  • alta carga mecánica
  • resistente al aceite
  • según VDE-Reg.-Nr. 7000

Construcción

Conductor

venas de cobre según IEC 60228, VDE 0295, clase 5

Aislamiento

PVCespecia según VDE y UL/CSA

Código ident.

conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334,

conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Material cubierta

PVC especial, resistente al aceite según VDE y UL/CSA

Color cubierta

gris (RAL 7000)

Conductor

venas de cobre según IEC 60228, VDE 0295, clase 5

Aislamiento

PVCespecia según VDE y UL/CSA

Código ident.

conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334,

conductor de protección amarillo/verde a partir de 3 conductores

Cableado

en capas

Material cubierta

PVC especial, resistente al aceite según VDE y UL/CSA

Color cubierta

gris (RAL 7000)

Datos técnicos

Tensión nominal

DIN VDE: Uo/U 300/500 V

UL/CSA: 600 V

Tensión de prueba

conductor/conductor 3000 V

Radio curvatura mín.

instalación fija: 4 x d

instalación flexible: 6 x d

Resistencia radiación

8 x 10^7 cJ/kg

Rango de temperatura

DIN VDE instalación fija: -40/+70 °C

DIN VDE instalación flexible: +5/+70 °C

UL/CSA instalación fija: hasta +90°C

UL/CSA instalación flexible: hasta +90°C

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2,
UL VW-1, CSA FT1, FT2

Resistencia al aceite

muy bien - TM5 según EN 50363-4-1 + VDE 0207-363-4-1,

Oil 60 °C según UL 758, Fuel Oil según CSA-C 22.2 No. 210

Resistencia química

véase datos técnicos - Resistencia química

Sin contaminante

según RoHS directiva de la Unión Europea

Tensión nominal

DIN VDE: Uo/U 300/500 V

UL/CSA: 600 V

Tensión de prueba

conductor/conductor 3000 V

Radio curvatura mín.

instalación fija: 4 x d

instalación flexible: 6 x d

Resistencia radiación

8 x 10^7 cJ/kg

Rango de temperatura

DIN VDE instalación fija: -40/+70 °C

DIN VDE instalación flexible: +5/+70 °C

UL/CSA instalación fija: hasta +90°C

UL/CSA instalación flexible: hasta +90°C

Comportamiento en combustión

antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2,
UL VW-1, CSA FT1, FT2

Resistencia al aceite

muy bien - TM5 según EN 50363-4-1 + VDE 0207-363-4-1,

Oil 60 °C según UL 758, Fuel Oil según CSA-C 22.2 No. 210

Resistencia química

véase datos técnicos - Resistencia química

Sin contaminante

según RoHS directiva de la Unión Europea

Dimensión

№ art. № de conductores x
sección 		Mayor alambre ø Peso del cobre Peso del cable ≈ ø exterior ± 5%
L020420022 x 20 AWG0,21 mm9,6 kg/km41 kg/km5,3 mm Enviar solicitud
L020420033 x 20 AWG0,21 mm14,4 kg/km48 kg/km5,6 mm Enviar solicitud
L020420044 x 20 AWG0,21 mm19,2 kg/km57 kg/km6 mm Enviar solicitud
L020420055 x 20 AWG0,21 mm24 kg/km70 kg/km6,7 mm Enviar solicitud
L020420077 x 20 AWG0,21 mm33,6 kg/km86 kg/km7,2 mm Enviar solicitud
L020420088 x 20 AWG0,21 mm38,4 kg/km108 kg/km8,5 mm Enviar solicitud
L0204201010 x 20 AWG0,21 mm48 kg/km126 kg/km9,4 mm Enviar solicitud
L0204201212 x 20 AWG0,21 mm57,6 kg/km143 kg/km9,7 mm Enviar solicitud
L0204201414 x 20 AWG0,21 mm67,2 kg/km161 kg/km10,1 mm Enviar solicitud
L0204201616 x 20 AWG0,21 mm76,8 kg/km186 kg/km10,9 mm Enviar solicitud
L0204201818 x 20 AWG0,21 mm86,4 kg/km205 kg/km11,4 mm Enviar solicitud
L0204202525 x 20 AWG0,21 mm120 kg/km282 kg/km13,9 mm Enviar solicitud
L0204203030 x 20 AWG0,21 mm144 kg/km232 kg/km14,3 mm Enviar solicitud
L0204203434 x 20 AWG0,21 mm163,2 kg/km370 kg/km15,6 mm Enviar solicitud
L0204204040 x 20 AWG0,21 mm192 kg/km435 kg/km16,9 mm Enviar solicitud
L0204206161 x 20 AWG0,21 mm292,8 kg/km628 kg/km19,8 mm Enviar solicitud
L020419033 x 19 AWG0,21 mm21,6 kg/km60 kg/km6,2 mm Enviar solicitud
L020419044 x 19 AWG0,21 mm28,8 kg/km71 kg/km6,7 mm Enviar solicitud
L020419055 x 19 AWG0,21 mm36 kg/km89 kg/km7,5 mm Enviar solicitud
L020419077 x 19 AWG0,21 mm50,4 kg/km111 kg/km8,2 mm Enviar solicitud
L020419088 x 19 AWG0,21 mm57,6 kg/km136 kg/km9,6 mm Enviar solicitud
L0204191010 x 19 AWG0,21 mm72 kg/km161 kg/km10,6 mm Enviar solicitud
L0204191212 x 19 AWG0,21 mm86,4 kg/km182 kg/km10,9 mm Enviar solicitud
L0204191414 x 19 AWG0,21 mm100,8 kg/km205 kg/km11,4 mm Enviar solicitud
L0204191616 x 19 AWG0,21 mm115,2 kg/km228 kg/km12 mm Enviar solicitud
L0204191818 x 19 AWG0,21 mm129,6 kg/km261 kg/km12,9 mm Enviar solicitud
L0204192525 x 19 AWG0,21 mm180 kg/km357 kg/km15,6 mm Enviar solicitud
L0204193030 x 19 AWG0,21 mm216 kg/km410 kg/km16,1 mm Enviar solicitud
L0204193434 x 19 AWG0,21 mm244,8 kg/km478 kg/km17,8 mm Enviar solicitud
L0204194040 x 19 AWG0,21 mm288 kg/km549 kg/km19 mm Enviar solicitud
L0204196161 x 19 AWG0,21 mm439,2 kg/km824 kg/km22,8 mm Enviar solicitud
L020418022 x 18 AWG0,21 mm19,2 kg/km55 kg/km6 mm Enviar solicitud
L020418033 x 18 AWG0,21 mm28,8 kg/km68 kg/km6,4 mm Enviar solicitud
L020418044 x 18 AWG0,21 mm38,4 kg/km82 kg/km7 mm Enviar solicitud
L020418055 x 18 AWG0,21 mm48 kg/km102 kg/km7,8 mm Enviar solicitud
L020418077 x 18 AWG0,21 mm67,2 kg/km128 kg/km8,5 mm Enviar solicitud
L020418088 x 18 AWG0,21 mm76,8 kg/km157 kg/km9,9 mm Enviar solicitud
L0204181212 x 18 AWG0,21 mm115,2 kg/km211 kg/km11,3 mm Enviar solicitud
L0204181414 x 18 AWG0,21 mm134,4 kg/km245 kg/km12,1 mm Enviar solicitud
L0204181818 x 18 AWG0,21 mm172,8 kg/km311 kg/km13,6 mm Enviar solicitud
L0204182525 x 18 AWG0,21 mm240 kg/km424 kg/km16,4 mm Enviar solicitud
L0204183030 x 18 AWG0,21 mm288 kg/km489 kg/km17 mm Enviar solicitud
L0204183434 x 18 AWG0,21 mm326,4 kg/km559 kg/km18,5 mm Enviar solicitud
L0204184040 x 18 AWG0,21 mm384 kg/km650 kg/km19,9 mm Enviar solicitud
L0204186161 x 18 AWG0,21 mm585,6 kg/km966 kg/km23,7 mm Enviar solicitud
L020416022 x 16 AWG0,26 mm28,8 kg/km71 kg/km6,7 mm Enviar solicitud
L020416033 x 16 AWG0,26 mm43,2 kg/km87 kg/km7,1 mm Enviar solicitud
L020416044 x 16 AWG0,26 mm57,6 kg/km109 kg/km7,9 mm Enviar solicitud
L020416055 x 16 AWG0,26 mm72 kg/km131 kg/km8,6 mm Enviar solicitud
L020416077 x 16 AWG0,26 mm100,8 kg/km171 kg/km9,6 mm Enviar solicitud
L020416088 x 16 AWG0,26 mm115,2 kg/km208 kg/km11,2 mm Enviar solicitud
L0204161010 x 16 AWG0,26 mm144 kg/km245 kg/km12,4 mm Enviar solicitud
L0204161212 x 16 AWG0,26 mm172,8 kg/km281 kg/km12,8 mm Enviar solicitud
L0204161414 x 16 AWG0,26 mm201,6 kg/km325 kg/km13,6 mm Enviar solicitud
L0204161616 x 16 AWG0,26 mm230,4 kg/km365 kg/km14,3 mm Enviar solicitud
L0204161818 x 16 AWG0,26 mm259,2 kg/km413 kg/km15,3 mm Enviar solicitud
L0204162525 x 16 AWG0,26 mm360 kg/km569 kg/km18,5 mm Enviar solicitud
L0204163030 x 16 AWG0,26 mm432 kg/km667 kg/km19,3 mm Enviar solicitud
L0204163434 x 16 AWG0,26 mm489,6 kg/km760 kg/km21 mm Enviar solicitud
L0204164040 x 16 AWG0,26 mm576 kg/km916 kg/km22,9 mm Enviar solicitud
L0204166161 x 16 AWG0,26 mm878,4 kg/km1309 kg/km26,7 mm Enviar solicitud
L020414022 x 14 AWG0,26 mm48 kg/km108 kg/km8,1 mm Enviar solicitud
L020414033 x 14 AWG0,26 mm72 kg/km132 kg/km8,6 mm Enviar solicitud
L020414044 x 14 AWG0,26 mm96 kg/km166 kg/km9,5 mm Enviar solicitud
L020414055 x 14 AWG0,26 mm120 kg/km208 kg/km10,6 mm Enviar solicitud
L020414077 x 14 AWG0,26 mm168 kg/km263 kg/km11,6 mm Enviar solicitud
L020414088 x 14 AWG0,26 mm192 kg/km322 kg/km13,8 mm Enviar solicitud
L0204141010 x 14 AWG0,26 mm240 kg/km383 kg/km15,2 mm Enviar solicitud
L0204141212 x 14 AWG0,26 mm288 kg/km440 kg/km15,7 mm Enviar solicitud
L0204141818 x 14 AWG0,26 mm432 kg/km643 kg/km18,7 mm Enviar solicitud
L0204142525 x 14 AWG0,26 mm600 kg/km904 kg/km23,1 mm Enviar solicitud
L020412033 x 12 AWG0,31 mm115,2 kg/km196 kg/km10,2 mm Enviar solicitud
L020412044 x 12 AWG0,31 mm153,6 kg/km246 kg/km11,3 mm Enviar solicitud
L020412055 x 12 AWG0,31 mm192 kg/km304 kg/km12,6 mm Enviar solicitud
L020412077 x 12 AWG0,31 mm268,8 kg/km397 kg/km13,9 mm Enviar solicitud
L020410033 x 10 AWG0,31 mm172,8 kg/km284 kg/km12,1 mm Enviar solicitud
L020410044 x 10 AWG0,31 mm230,4 kg/km351 kg/km13,2 mm Enviar solicitud
L020410055 x 10 AWG0,31 mm288 kg/km440 kg/km14,9 mm Enviar solicitud
№ art.
№ de conductores x
sección
Mayor alambre ø
Peso del cobre
Peso del cable ≈
ø exterior ± 5%
L02042002
2 x 20 AWG
0,21 mm
9,6 kg/km
41 kg/km
5,3 mm
L02042003
3 x 20 AWG
0,21 mm
14,4 kg/km
48 kg/km
5,6 mm
L02042004
4 x 20 AWG
0,21 mm
19,2 kg/km
57 kg/km
6 mm
L02042005
5 x 20 AWG
0,21 mm
24 kg/km
70 kg/km
6,7 mm
L02042007
7 x 20 AWG
0,21 mm
33,6 kg/km
86 kg/km
7,2 mm
L02042008
8 x 20 AWG
0,21 mm
38,4 kg/km
108 kg/km
8,5 mm
L02042010
10 x 20 AWG
0,21 mm
48 kg/km
126 kg/km
9,4 mm
L02042012
12 x 20 AWG
0,21 mm
57,6 kg/km
143 kg/km
9,7 mm
L02042014
14 x 20 AWG
0,21 mm
67,2 kg/km
161 kg/km
10,1 mm
L02042016
16 x 20 AWG
0,21 mm
76,8 kg/km
186 kg/km
10,9 mm
L02042018
18 x 20 AWG
0,21 mm
86,4 kg/km
205 kg/km
11,4 mm
L02042025
25 x 20 AWG
0,21 mm
120 kg/km
282 kg/km
13,9 mm
L02042030
30 x 20 AWG
0,21 mm
144 kg/km
232 kg/km
14,3 mm
L02042034
34 x 20 AWG
0,21 mm
163,2 kg/km
370 kg/km
15,6 mm
L02042040
40 x 20 AWG
0,21 mm
192 kg/km
435 kg/km
16,9 mm
L02042061
61 x 20 AWG
0,21 mm
292,8 kg/km
628 kg/km
19,8 mm
L02041903
3 x 19 AWG
0,21 mm
21,6 kg/km
60 kg/km
6,2 mm
L02041904
4 x 19 AWG
0,21 mm
28,8 kg/km
71 kg/km
6,7 mm
L02041905
5 x 19 AWG
0,21 mm
36 kg/km
89 kg/km
7,5 mm
L02041907
7 x 19 AWG
0,21 mm
50,4 kg/km
111 kg/km
8,2 mm
L02041908
8 x 19 AWG
0,21 mm
57,6 kg/km
136 kg/km
9,6 mm
L02041910
10 x 19 AWG
0,21 mm
72 kg/km
161 kg/km
10,6 mm
L02041912
12 x 19 AWG
0,21 mm
86,4 kg/km
182 kg/km
10,9 mm
L02041914
14 x 19 AWG
0,21 mm
100,8 kg/km
205 kg/km
11,4 mm
L02041916
16 x 19 AWG
0,21 mm
115,2 kg/km
228 kg/km
12 mm
L02041918
18 x 19 AWG
0,21 mm
129,6 kg/km
261 kg/km
12,9 mm
L02041925
25 x 19 AWG
0,21 mm
180 kg/km
357 kg/km
15,6 mm
L02041930
30 x 19 AWG
0,21 mm
216 kg/km
410 kg/km
16,1 mm
L02041934
34 x 19 AWG
0,21 mm
244,8 kg/km
478 kg/km
17,8 mm
L02041940
40 x 19 AWG
0,21 mm
288 kg/km
549 kg/km
19 mm
L02041961
61 x 19 AWG
0,21 mm
439,2 kg/km
824 kg/km
22,8 mm
L02041802
2 x 18 AWG
0,21 mm
19,2 kg/km
55 kg/km
6 mm
L02041803
3 x 18 AWG
0,21 mm
28,8 kg/km
68 kg/km
6,4 mm
L02041804
4 x 18 AWG
0,21 mm
38,4 kg/km
82 kg/km
7 mm
L02041805
5 x 18 AWG
0,21 mm
48 kg/km
102 kg/km
7,8 mm
L02041807
7 x 18 AWG
0,21 mm
67,2 kg/km
128 kg/km
8,5 mm
L02041808
8 x 18 AWG
0,21 mm
76,8 kg/km
157 kg/km
9,9 mm
L02041812
12 x 18 AWG
0,21 mm
115,2 kg/km
211 kg/km
11,3 mm
L02041814
14 x 18 AWG
0,21 mm
134,4 kg/km
245 kg/km
12,1 mm
L02041818
18 x 18 AWG
0,21 mm
172,8 kg/km
311 kg/km
13,6 mm
L02041825
25 x 18 AWG
0,21 mm
240 kg/km
424 kg/km
16,4 mm
L02041830
30 x 18 AWG
0,21 mm
288 kg/km
489 kg/km
17 mm
L02041834
34 x 18 AWG
0,21 mm
326,4 kg/km
559 kg/km
18,5 mm
L02041840
40 x 18 AWG
0,21 mm
384 kg/km
650 kg/km
19,9 mm
L02041861
61 x 18 AWG
0,21 mm
585,6 kg/km
966 kg/km
23,7 mm
L02041602
2 x 16 AWG
0,26 mm
28,8 kg/km
71 kg/km
6,7 mm
L02041603
3 x 16 AWG
0,26 mm
43,2 kg/km
87 kg/km
7,1 mm
L02041604
4 x 16 AWG
0,26 mm
57,6 kg/km
109 kg/km
7,9 mm
L02041605
5 x 16 AWG
0,26 mm
72 kg/km
131 kg/km
8,6 mm
L02041607
7 x 16 AWG
0,26 mm
100,8 kg/km
171 kg/km
9,6 mm
L02041608
8 x 16 AWG
0,26 mm
115,2 kg/km
208 kg/km
11,2 mm
L02041610
10 x 16 AWG
0,26 mm
144 kg/km
245 kg/km
12,4 mm
L02041612
12 x 16 AWG
0,26 mm
172,8 kg/km
281 kg/km
12,8 mm
L02041614
14 x 16 AWG
0,26 mm
201,6 kg/km
325 kg/km
13,6 mm
L02041616
16 x 16 AWG
0,26 mm
230,4 kg/km
365 kg/km
14,3 mm
L02041618
18 x 16 AWG
0,26 mm
259,2 kg/km
413 kg/km
15,3 mm
L02041625
25 x 16 AWG
0,26 mm
360 kg/km
569 kg/km
18,5 mm
L02041630
30 x 16 AWG
0,26 mm
432 kg/km
667 kg/km
19,3 mm
L02041634
34 x 16 AWG
0,26 mm
489,6 kg/km
760 kg/km
21 mm
L02041640
40 x 16 AWG
0,26 mm
576 kg/km
916 kg/km
22,9 mm
L02041661
61 x 16 AWG
0,26 mm
878,4 kg/km
1309 kg/km
26,7 mm
L02041402
2 x 14 AWG
0,26 mm
48 kg/km
108 kg/km
8,1 mm
L02041403
3 x 14 AWG
0,26 mm
72 kg/km
132 kg/km
8,6 mm
L02041404
4 x 14 AWG
0,26 mm
96 kg/km
166 kg/km
9,5 mm
L02041405
5 x 14 AWG
0,26 mm
120 kg/km
208 kg/km
10,6 mm
L02041407
7 x 14 AWG
0,26 mm
168 kg/km
263 kg/km
11,6 mm
L02041408
8 x 14 AWG
0,26 mm
192 kg/km
322 kg/km
13,8 mm
L02041410
10 x 14 AWG
0,26 mm
240 kg/km
383 kg/km
15,2 mm
L02041412
12 x 14 AWG
0,26 mm
288 kg/km
440 kg/km
15,7 mm
L02041418
18 x 14 AWG
0,26 mm
432 kg/km
643 kg/km
18,7 mm
L02041425
25 x 14 AWG
0,26 mm
600 kg/km
904 kg/km
23,1 mm
L02041203
3 x 12 AWG
0,31 mm
115,2 kg/km
196 kg/km
10,2 mm
L02041204
4 x 12 AWG
0,31 mm
153,6 kg/km
246 kg/km
11,3 mm
L02041205
5 x 12 AWG
0,31 mm
192 kg/km
304 kg/km
12,6 mm
L02041207
7 x 12 AWG
0,31 mm
268,8 kg/km
397 kg/km
13,9 mm
L02041003
3 x 10 AWG
0,31 mm
172,8 kg/km
284 kg/km
12,1 mm
L02041004
4 x 10 AWG
0,31 mm
230,4 kg/km
351 kg/km
13,2 mm
L02041005
5 x 10 AWG
0,31 mm
288 kg/km
440 kg/km
14,9 mm

Otros dimensiones y colores posible a petición.

Más Productos de Cables de control y conexión, PVC según normas nacionales y internacionales

Cables altamente flexibles exactamente según sus deseos

Empresa familiar de construcción y producción desde 1947

Envíe ahora una consulta sin compromiso
+49 (0)2162 898-0
Lunes - Jueves 7:30–16:30 h
Viernes 7:30–15:00 h
