H05VV5-F
Cable de control, PVC, con conductores numerados

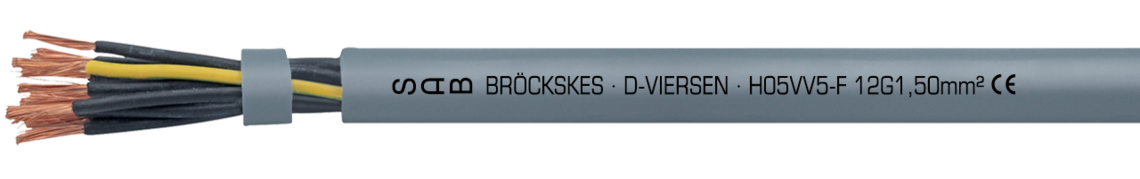

Ejemplo de marcación por H05VV5-F 02502515: SAB BRÖCKSKES · D-VIERSEN · H05VV5-F 25 G 1,50 mm² CE
Aplicación
Cable de control, PVC, con conductores numerados, resistente al aceite y con aprobación DIN VDE o HAR. Recommendado para su uso en la máquina-herramienta, industria de embalajes, técnica del movimiento de materiales, industria del automóvil y sistemas de automatización.
Ventajas
- flexible
- resistente al aceite
- con aprobación VDE o HAR
Construcción
| Conductor | venas de cobre según IEC 60228, VDE 0295, clase 5 |
|---|---|
| Aislamiento | PVC, TI2 según EN 50363-3 + VDE 0207-363-3 |
| Código ident. | conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334, conductor de protección amarillo/verde a partir de 3 conductores |
| Cableado | en capas |
| Material cubierta | PVC, TM5 según EN 50363-4-1 + VDE 0207-363-4-1 |
| Color cubierta | gris (RAL 7000) |
venas de cobre según IEC 60228, VDE 0295, clase 5
PVC, TI2 según EN 50363-3 + VDE 0207-363-3
conductores negros y numerados consecutivamente
según EN 50334 + VDE 0293-334,
conductor de protección amarillo/verde a partir de 3 conductores
en capas
PVC, TM5 según EN 50363-4-1 + VDE 0207-363-4-1
gris (RAL 7000)
Datos técnicos
| Tensión nominal | Uo/U 300/500 V |
|---|---|
| Tensión de prueba | conductor/conductor 3000 V |
| Radio curvatura mín. | instalación fija: 4 x d instalación flexible: 6 x d |
| Resistencia radiación | 8 x 10^7 cJ/kg |
| Rango de temperatura | instalación fija: -40/+70 °C instalación flexible: +5/+70 °C |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2 |
| Resistencia al aceite | muy bien - TM5 según EN 50363-4-1 + VDE 0207-363-4-1 |
| Resistencia química | véase datos técnicos - Resistencia química |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U 300/500 V
conductor/conductor 3000 V
instalación fija: 4 x d
instalación flexible: 6 x d
8 x 10^7 cJ/kg
instalación fija: -40/+70 °C
instalación flexible: +5/+70 °C
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2
muy bien - TM5 según EN 50363-4-1 + VDE 0207-363-4-1
véase datos técnicos - Resistencia química
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø | Peso del cobre | Peso del cable ≈ | ø exterior ± 5% | |
|---|---|---|---|---|---|---|
| L02500305 | 3 x 0,50 mm² | 0,21 mm | 14,4 kg/km | 54 kg/km | 6,2 mm | Enviar solicitud |
| L02500405 | 4 x 0,50 mm² | 0,21 mm | 19,2 kg/km | 67 kg/km | 6,8 mm | Enviar solicitud |
| L02500505 | 5 x 0,50 mm² | 0,21 mm | 24,0 kg/km | 82 kg/km | 7,6 mm | Enviar solicitud |
| L02500705 | 7 x 0,50 mm² | 0,21 mm | 33,6 kg/km | 116 kg/km | 9,1 mm | Enviar solicitud |
| L02501205 | 12 x 0,50 mm² | 0,21 mm | 57,6 kg/km | 170 kg/km | 11,3 mm | Enviar solicitud |
| L02501805 | 18 x 0,50 mm² | 0,21 mm | 86,4 kg/km | 245 kg/km | 13,4 mm | Enviar solicitud |
| L02502505 | 25 x 0,50 mm² | 0,21 mm | 120,0 kg/km | 340 kg/km | 16,7 mm | Enviar solicitud |
| L02503205 | 32 x 0,50 mm² | 0,21 mm | 153,6 kg/km | 418 kg/km | 17,8 mm | Enviar solicitud |
| L02503405 | 34 x 0,50 mm² | 0,21 mm | 163,2 kg/km | 444 kg/km | 18,5 mm | Enviar solicitud |
| L02504205 | 42 x 0,50 mm² | 0,21 mm | 201,6 kg/km | 540 kg/km | 19,9 mm | Enviar solicitud |
| L02505005 | 50 x 0,50 mm² | 0,21 mm | 240,0 kg/km | 622 kg/km | 21,9 mm | Enviar solicitud |
| L02506005 | 60 x 0,50 mm² | 0,21 mm | 288,0 kg/km | 727 kg/km | 23,2 mm | Enviar solicitud |
| L02500307 | 3 x 0,75 mm² | 0,21 mm | 21,6 kg/km | 72 kg/km | 7,1 mm | Enviar solicitud |
| L02500407 | 4 x 0,75 mm² | 0,21 mm | 28,8 kg/km | 86 kg/km | 7,7 mm | Enviar solicitud |
| L02500507 | 5 x 0,75 mm² | 0,21 mm | 36,0 kg/km | 109 kg/km | 8,6 mm | Enviar solicitud |
| L02500707 | 7 x 0,75 mm² | 0,21 mm | 50,4 kg/km | 153 kg/km | 10,3 mm | Enviar solicitud |
| L02501207 | 12 x 0,75 mm² | 0,21 mm | 86,4 kg/km | 218 kg/km | 12,6 mm | Enviar solicitud |
| L02501807 | 18 x 0,75 mm² | 0,21 mm | 129,6 kg/km | 323 kg/km | 15,1 mm | Enviar solicitud |
| L02502507 | 25 x 0,75 mm² | 0,21 mm | 180,0 kg/km | 442 kg/km | 18,5 mm | Enviar solicitud |
| L02503207 | 32 x 0,75 mm² | 0,21 mm | 230,4 kg/km | 549 kg/km | 20,0 mm | Enviar solicitud |
| L02503407 | 34 x 0,75 mm² | 0,21 mm | 244,8 kg/km | 592 kg/km | 21,0 mm | Enviar solicitud |
| L02504207 | 42 x 0,75 mm² | 0,21 mm | 302,4 kg/km | 722 kg/km | 22,6 mm | Enviar solicitud |
| L02505007 | 50 x 0,75 mm² | 0,21 mm | 360,0 kg/km | 829 kg/km | 24,8 mm | Enviar solicitud |
| L02506007 | 60 x 0,75 mm² | 0,21 mm | 432,0 kg/km | 970 kg/km | 26,3 mm | Enviar solicitud |
| L02500310 | 3 x 1,00 mm² | 0,21 mm | 28,8 kg/km | 81 kg/km | 7,4 mm | Enviar solicitud |
| L02500410 | 4 x 1,00 mm² | 0,21 mm | 38,4 kg/km | 97 kg/km | 7,9 mm | Enviar solicitud |
| L02500510 | 5 x 1,00 mm² | 0,21 mm | 48,0 kg/km | 123 kg/km | 8,9 mm | Enviar solicitud |
| L02500710 | 7 x 1,00 mm² | 0,21 mm | 67,2 kg/km | 173 kg/km | 10,6 mm | Enviar solicitud |
| L02501210 | 12 x 1,00 mm² | 0,21 mm | 115,2 kg/km | 255 kg/km | 13,2 mm | Enviar solicitud |
| L02501810 | 18 x 1,00 mm² | 0,21 mm | 172,8 kg/km | 369 kg/km | 15,6 mm | Enviar solicitud |
| L02502510 | 25 x 1,00 mm² | 0,21 mm | 240,0 kg/km | 514 kg/km | 19,3 mm | Enviar solicitud |
| L02503210 | 32 x 1,00 mm² | 0,21 mm | 307,2 kg/km | 640 kg/km | 20,9 mm | Enviar solicitud |
| L02503410 | 34 x 1,00 mm² | 0,21 mm | 326,4 kg/km | 678 kg/km | 21,7 mm | Enviar solicitud |
| L02504210 | 42 x 1,00 mm² | 0,21 mm | 403,2 kg/km | 839 kg/km | 23,6 mm | Enviar solicitud |
| L02505010 | 50 x 1,00 mm² | 0,21 mm | 480,0 kg/km | 965 kg/km | 25,8 mm | Enviar solicitud |
| L02506010 | 60 x 1,00 mm² | 0,21 mm | 576,0 kg/km | 1132 kg/km | 27,4 mm | Enviar solicitud |
| L02500315 | 3 x 1,50 mm² | 0,26 mm | 43,2 kg/km | 113 kg/km | 8,6 mm | Enviar solicitud |
| L02500415 | 4 x 1,50 mm² | 0,26 mm | 57,6 kg/km | 136 kg/km | 9,3 mm | Enviar solicitud |
| L02500515 | 5 x 1,50 mm² | 0,26 mm | 72,0 kg/km | 167 kg/km | 10,4 mm | Enviar solicitud |
| L02500715 | 7 x 1,50 mm² | 0,26 mm | 100,8 kg/km | 237 kg/km | 12,7 mm | Enviar solicitud |
| L02501215 | 12 x 1,50 mm² | 0,26 mm | 172,8 kg/km | 355 kg/km | 15,5 mm | Enviar solicitud |
| L02501815 | 18 x 1,50 mm² | 0,26 mm | 259,2 kg/km | 523 kg/km | 18,5 mm | Enviar solicitud |
| L02502515 | 25 x 1,50 mm² | 0,26 mm | 360,0 kg/km | 729 kg/km | 22,8 mm | Enviar solicitud |
| L02503215 | 32 x 1,50 mm² | 0,26 mm | 460,8 kg/km | 904 kg/km | 24,6 mm | Enviar solicitud |
| L02503415 | 34 x 1,50 mm² | 0,26 mm | 489,6 kg/km | 973 kg/km | 25,8 mm | Enviar solicitud |
| L02504215 | 42 x 1,50 mm² | 0,26 mm | 604,8 kg/km | 1201 kg/km | 28,0 mm | Enviar solicitud |
| L02505015 | 50 x 1,50 mm² | 0,26 mm | 720,0 kg/km | 1384 kg/km | 30,6 mm | Enviar solicitud |
| L02506015 | 60 x 1,50 mm² | 0,26 mm | 864,0 kg/km | 1605 kg/km | 32,5 mm | Enviar solicitud |
| L02500325 | 3 x 2,50 mm² | 0,26 mm | 72,0 kg/km | 163 kg/km | 10,0 mm | Enviar solicitud |
| L02500425 | 4 x 2,50 mm² | 0,26 mm | 96,0 kg/km | 204 kg/km | 11,2 mm | Enviar solicitud |
| L02500525 | 5 x 2,50 mm² | 0,26 mm | 120,0 kg/km | 250 kg/km | 12,3 mm | Enviar solicitud |
| L02500725 | 7 x 2,50 mm² | 0,26 mm | 168,0 kg/km | 357 kg/km | 14,8 mm | Enviar solicitud |
| L02501225 | 12 x 2,50 mm² | 0,26 mm | 288,0 kg/km | 528 kg/km | 18,3 mm | Enviar solicitud |
| L02501825 | 18 x 2,50 mm² | 0,26 mm | 432,0 kg/km | 786 kg/km | 22,1 mm | Enviar solicitud |
| L02502525 | 25 x 2,50 mm² | 0,26 mm | 600,0 kg/km | 1078 kg/km | 27,0 mm | Enviar solicitud |
| L02503225 | 32 x 2,50 mm² | 0,26 mm | 768,0 kg/km | 1357 kg/km | 29,5 mm | Enviar solicitud |
| L02503425 | 34 x 2,50 mm² | 0,26 mm | 816,0 kg/km | 1439 kg/km | 30,6 mm | Enviar solicitud |
| L02504225 | 42 x 2,50 mm² | 0,26 mm | 1008,0 kg/km | 1743 kg/km | 32,9 mm | Enviar solicitud |
| L02505025 | 50 x 2,50 mm² | 0,26 mm | 1200,0 kg/km | 1991 kg/km | 35,7 mm | Enviar solicitud |
| L02506025 | 60 x 2,50 mm² | 0,26 mm | 1440,0 kg/km | 2347 kg/km | 37,9 mm | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
