ÖZ-0 (E)
Cable de control, PVC, circuito electrico de seguridad intrínseca con conductores numerados y cubierta azul

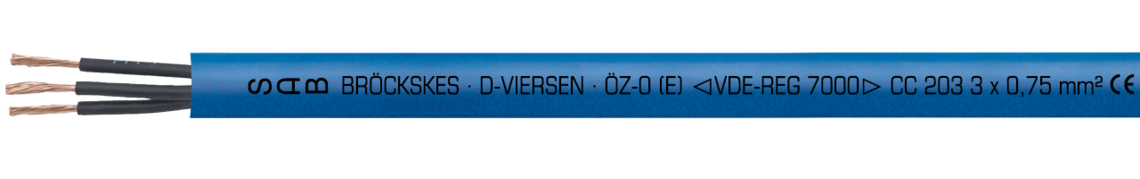

Ejemplo de marcación por ÖZ-0 (E) 02030307: SAB BRÖCKSKES · D-VIERSEN · ÖZ-0 (E) VDE-Reg.-Nr. 7000 CC 203 3 x 0,75 mm² CE
Aplicación
Cable de control, PVC, con tensión nominal 300/500 V, conductores numerados y cubierta azul. Ejemplos de aplicación: la industria química, para circuito de seguridad intrínseca, aparatos de mando en espacios potencialmente explosivos, designación conforme a DIN VDE 0165 párrafo 6.1.3.3.1.
Ventajas
- flexible
- para circuito de seguridad intrínseca
Construcción
| Conductor | venas de cobre según IEC 60228, VDE 0295, clase 5 |
|---|---|
| Aislamiento | PVC, TI2 según EN 50363-3 + VDE 0207-363-3 |
| Código ident. | conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334 |
| Cableado | en capas |
| Material cubierta | PVC, TM2 según EN 50363-4-1 + VDE 0207-363-4-1 |
| Color cubierta | azul (RAL 5015) |
venas de cobre según IEC 60228, VDE 0295, clase 5
PVC, TI2 según EN 50363-3 + VDE 0207-363-3
conductores negros y numerados consecutivamente según EN 50334 + VDE 0293-334
en capas
PVC, TM2 según EN 50363-4-1 + VDE 0207-363-4-1
azul (RAL 5015)
Datos técnicos
| Tensión nominal | Uo/U 300/500 V |
|---|---|
| Tensión de prueba | conductor/conductor 3000 V |
| Radio curvatura mín. | instalación fija: 4 x d instalación flexible: 6 x d |
| Resistencia radiación | 8 x 10^7 cJ/kg |
| Rango de temperatura | instalación fija: -40/+70 °C instalación flexible: +5/+70 °C |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2 |
| Resistencia al aceite | |
| Resistencia química | véase datos técnicos - Resistencia química |
| Sin contaminante | según RoHS directiva de la Unión Europea |
Uo/U 300/500 V
conductor/conductor 3000 V
instalación fija: 4 x d
instalación flexible: 6 x d
8 x 10^7 cJ/kg
instalación fija: -40/+70 °C
instalación flexible: +5/+70 °C
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2
véase datos técnicos - Resistencia química
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø | Peso del cobre | Peso del cable ≈ | ø exterior ± 5% | |
|---|---|---|---|---|---|---|
| L02030207 | 2 x 0,75 mm² | 0,21 mm | 14,4 kg/km | 47 kg/km | 5,7 mm | Enviar solicitud |
| L02030307 | 3 x 0,75 mm² | 0,21 mm | 21,6 kg/km | 58 kg/km | 6,1 mm | Enviar solicitud |
| L02030407 | 4 x 0,75 mm² | 0,21 mm | 28,8 kg/km | 71 kg/km | 6,7 mm | Enviar solicitud |
| L02030507 | 5 x 0,75 mm² | 0,21 mm | 36 kg/km | 86 kg/km | 7,3 mm | Enviar solicitud |
| L02030707 | 7 x 0,75 mm² | 0,21 mm | 50,4 kg/km | 108 kg/km | 8,1 mm | Enviar solicitud |
| L02030210 | 2 x 1,00 mm² | 0,21 mm | 19,2 kg/km | 55 kg/km | 6 mm | Enviar solicitud |
| L02030310 | 3 x 1,00 mm² | 0,21 mm | 28,8 kg/km | 67 kg/km | 6,4 mm | Enviar solicitud |
| L02030410 | 4 x 1,00 mm² | 0,21 mm | 38,4 kg/km | 82 kg/km | 7 mm | Enviar solicitud |
| L02030510 | 5 x 1,00 mm² | 0,21 mm | 48 kg/km | 101 kg/km | 7,7 mm | Enviar solicitud |
| L02030710 | 7 x 1,00 mm² | 0,21 mm | 67,2 kg/km | 130 kg/km | 8,6 mm | Enviar solicitud |
| L02030215 | 2 x 1,50 mm² | 0,26 mm | 28,8 kg/km | 69 kg/km | 6,6 mm | Enviar solicitud |
| L02030315 | 3 x 1,50 mm² | 0,26 mm | 43,2 kg/km | 84 kg/km | 7 mm | Enviar solicitud |
| L02030415 | 4 x 1,50 mm² | 0,26 mm | 57,6 kg/km | 104 kg/km | 7,7 mm | Enviar solicitud |
| L02030515 | 5 x 1,50 mm² | 0,26 mm | 72 kg/km | 135 kg/km | 8,7 mm | Enviar solicitud |
| L02030715 | 7 x 1,50 mm² | 0,26 mm | 100,8 kg/km | 172 kg/km | 9,6 mm | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
