BiAF/YW
Venas aisladas con Besilen®

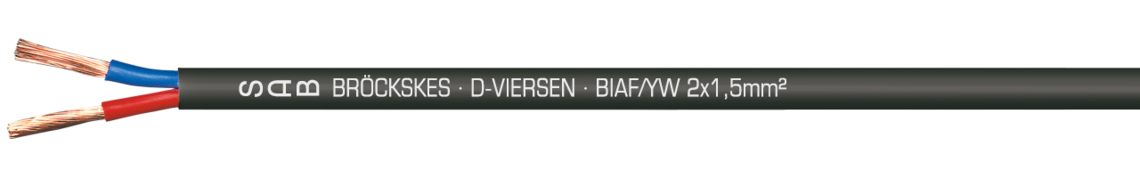

Ejemplo de marcación por BiAF/YW 01352151: SAB BRÖCKSKES · D-VIERSEN · BIAF/YW 2x1,5mm²
Aplicación
Debido a su aislamiento de silicona, este cable de conexión de baja tensión es adecuado para temperaturas hasta +180°C al conductor. Su cubierta exterior de PVC resistente al calor es adecuada para temperaturas ambientes hasta +105°C para un tiempo limitado. Ahorra espacio gracias a su construcción plano y tiene opciones de conexión simplificadas. No es necesario cablear con cables unipolares. Por lo tanto, este cable es especialmente adecuado para el cableado interno de lámparas, luces, dispositivos de calefacción y electrodomésticos, cocina y laboratorio.
Ventajas
- debido al aislamiento de silicona aplicable para temperaturas hasta 180°C al conductor
- cubierta exterior de PVC resistente al calor aplicable para temperaturas del ambiente hasta temporalmente 105°C
- debido a la forma plana no ocupa mucho espacio
- manera de conexión simple
- non cableado interno con cables unipolares necesario
Construcción
| Conductor | venas de cobre según IEC 60228, VDE 0295, clase 5 |
|---|---|
| Aislamiento | Besilen® EI2 según EN 50363-1 + VDE 0207-363-1 |
| Código ident. | azul, rojo |
| Cableado | 2 conductores paralelo |
| Material cubierta | PVC, TM4 según EN 50363-4-1 + VDE 0207-363-4-1 |
| Color cubierta | negro (similar RAL 9005) |
| Forma | plano |
venas de cobre según IEC 60228, VDE 0295, clase 5
Besilen® EI2 según EN 50363-1 + VDE 0207-363-1
azul, rojo
2 conductores paralelo
PVC, TM4 según EN 50363-4-1 + VDE 0207-363-4-1
negro (similar RAL 9005)
plano
Datos técnicos
| Tensión nominal | 24 V |
|---|---|
| Tensión de prueba | conductor/conductor 600 V |
| Radio curvatura mín. | 7,5 x d |
| Resistencia radiación | 8 x 10^7 cJ/kg |
| Rango de temperatura | instalación fija: -40/+90 °C instalación flexible: +5/+90 °C temporal: +105 °C al conductor: +180 °C |
| Comportamiento en combustión | antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2 |
| Resistencia química | véase datos técnicos - Resistencia química |
| Sin contaminante | según RoHS directiva de la Unión Europea |
24 V
conductor/conductor 600 V
7,5 x d
8 x 10^7 cJ/kg
instalación fija: -40/+90 °C
instalación flexible: +5/+90 °C
temporal: +105 °C
al conductor: +180 °C
antiinflamable y auto-extinguible según IEC 60332-1-2 + VDE 0482-332-1-2
véase datos técnicos - Resistencia química
según RoHS directiva de la Unión Europea
Dimensión
| № art. |
№ de conductores x sección | Mayor alambre ø | Dimensión | Peso del cobre | Peso del cable ≈ | |
|---|---|---|---|---|---|---|
| L01352151 | 2 x 1,50 mm² | 0,26 mm | 5,8 mm x 3,5 mm | 28,8 kg/km | 44 kg/km | Enviar solicitud |
| L01352251 | 2 x 2,50 mm² | 0,26 mm | 6,8 mm x 4,0 mm | 48 kg/km | 66 kg/km | Enviar solicitud |
| L01352401 | 2 x 4,00 mm² | 0,31 mm | 7,8 mm x 4,4 mm | 76,8 kg/km | 96 kg/km | Enviar solicitud |
sección
Otros dimensiones y colores posible a petición.
